Однофазный инверторный стабилизатор напряжения IS12000RT применяется для защиты от скачков и перепадов сетевого напряжения ответственных электроприборов бытового или производственного назначения с суммарной потребляемой мощностью до 12 кВА/11 кВт, например:
- систем отопления и водоснабжения;
- систем вентиляции и кондиционирования;
- профессиональной мультимедийной аппаратуры;
- бытовых приборов и электроинструментов;
- систем освещения и световой сигнализации;
- систем безопасности видеонаблюдения.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
IS12000RT является устройством нового поколения с лучшими техническими характеристиками по сравнению с другими видами стабилизаторов. Основное отличие прибора заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- непрерывная, бесступенчатая коррекция сетевого напряжения с повышенной точностью (± 2%);
- стабилизация напряжения в широком диапазоне (90-310 В);
- выходное напряжение идеальной синусоидальной формы;
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.
Установка и подключение

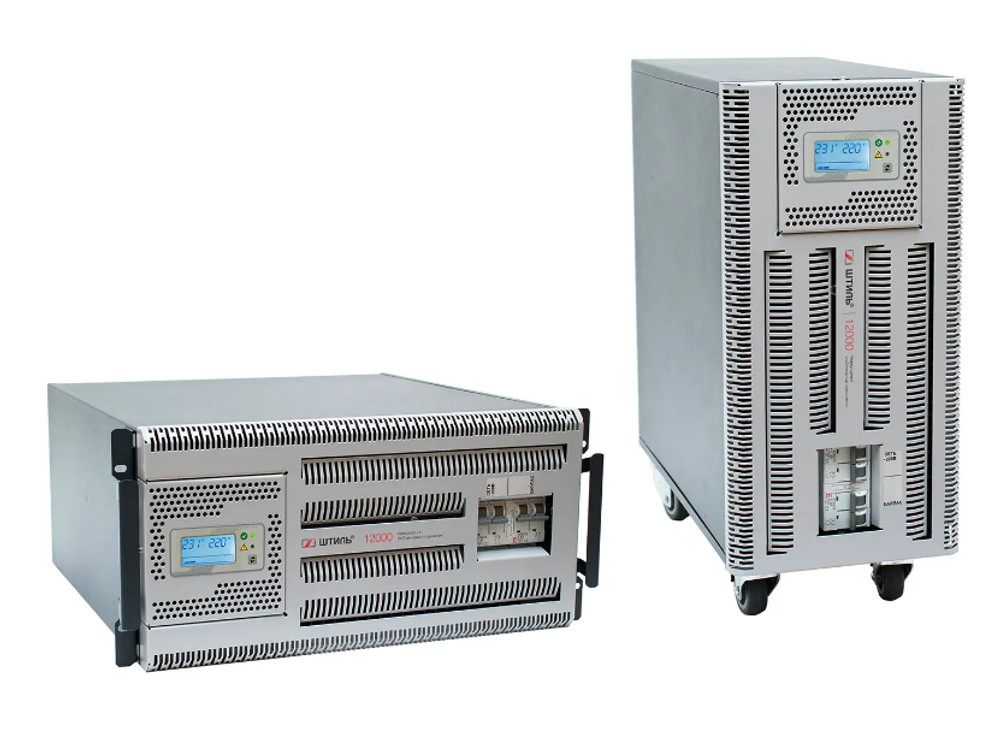

Модель IS12000RT может быть установлена двумя вариантами в зависимости от типа подключаемой нагрузки:
- вертикально на ровной горизонтальной поверхности на поворотные колеса;
- горизонтально в 19-дюймовые направляющие стоек или шкафов.
Все детали для крепления входят в комплект поставки устройства.
В случае размещения стабилизатора в стойке рекомендуется дополнительно заказать «Комплект для монтажа в стойку» (узнайте о нем в разделе «Аксессуары»), который обеспечивает горизонтальную поддержку устройства и делает его установку более удобной.
В стабилизаторе установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальный или наоборот) ее положение тоже можно менять для более удобного использования.

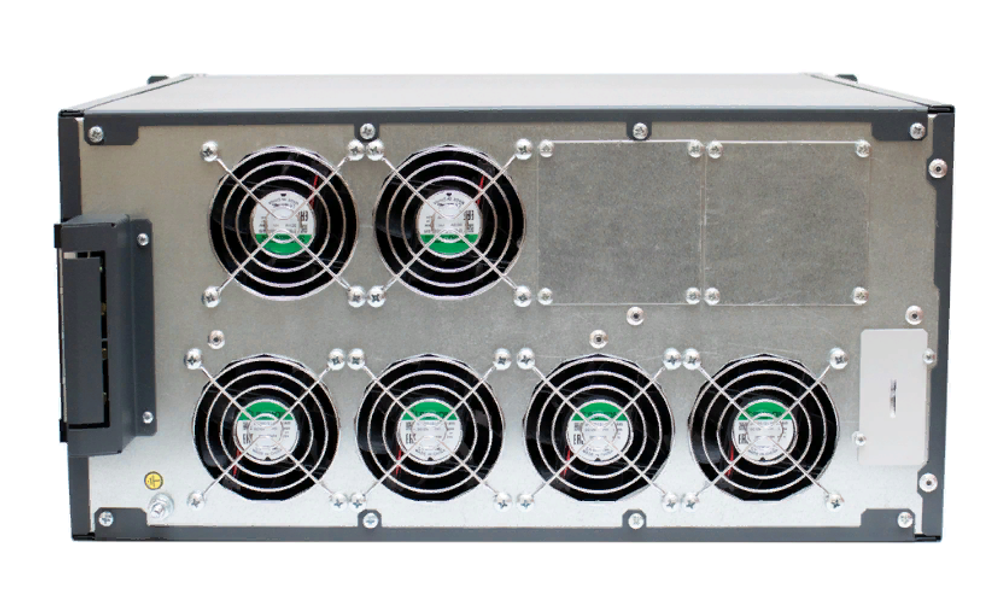

Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на задней панели.
Панель управления
Стабилизатор оснащен светодиодными индикаторами и информативным ЖК-дисплеем, с помощью которых легко контролировать работу прибора.
Светодиодов два:
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные параметры работы устройства:
- значения напряжения на входе и выходе;
- шкалу уровня загрузки стабилизатора;
- потребляемую нагрузкой мощность;
- внутреннюю температуру прибора;
- аварийные сообщения о перегрузке или перегреве.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Защита
Стабилизатор обладает многоуровневой системой электронной защиты с автовосстановлением работы после:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий;
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
- сбоев внутри устройства.
Входной и выходной фильтры обеспечивают защиту нагрузки от высокочастотных помех. Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительными преимуществами устройства является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
- ручной байпас расположен на боковой панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Средства мониторинга
IS12000RT имеет возможность локального/дистанционного мониторинга работы. Для этого на задней панели стабилизатора предусмотрен слот для установки плат расширения интерфейсов.
С полным списком карт мониторинга, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары». Поддерживаются следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Платы не входят в базовую комплектацию и приобретаются по дополнительному заказу.
(с двойным преобразованием)
220х484х500 (стоечная установка)
