Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного или пониженного сетевого напряжения ответственного бытового или коммерческого оборудования c потребляемой мощностью не более 20 кВА/18 кВт, например:
- электросистемы «Умный дом»;
- отопительного оборудования;
- персональных компьютеров и офисной техники;
- систем кондиционирования;
- торгового оборудования;
- электроинструментов.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Принцип работы стабилизатора IS20000 основан на двойном преобразовании энергии, за счет которого обеспечивается:
- бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (± 2%);
- мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
- выходное напряжение с идеальной синусоидальной формой;
- бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).
Установка и подключение
Стабилизатор IS20000 предназначен для крепления на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.

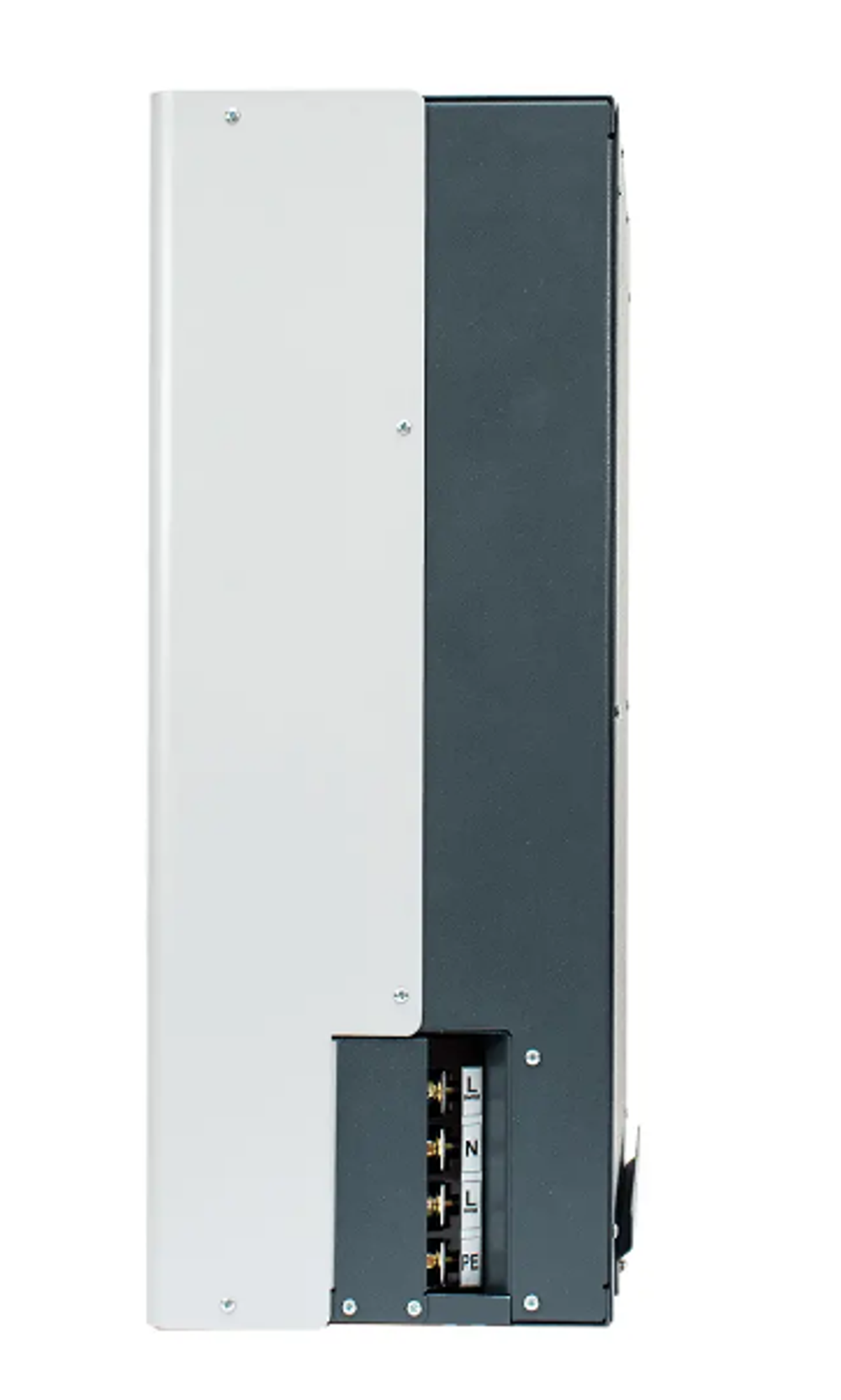

Выводы для подключения входной сети переменного тока и нагрузки представлены в виде клеммных колодок.
Панель управления
Панель управления IS20000 оснащена ЖК-дисплеем и светодиодными индикаторами, которые позволяют удобно контролировать работу стабилизатора и отслеживать состояние сети.
Светодиодные индикаторы оповещают пользователя в следующих случаях:
- «Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на байпас;
- «Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.
На ЖК-дисплее можно увидеть следующую информацию:
- значение напряжения на входе и выходе;
- уровень загрузки прибора и его внутреннюю температуру;
- потребляемую нагрузкой мощность;
- журнал ошибок.
На дисплее можно менять значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).
Кроме того, дисплей показывает аварийные сообщения при перегрузке/перегреве или максимальной нагрузке на стабилизатор.
Защита
IS20000 оснащен всеми видами электронных защит (с автоматическим отключением и восстановлением работы после устранения аварии):
- предельно пониженного или повышенного напряжения сети (менее 90 В или более 310 В);
- внутреннего перегрева, перегрузок и коротких замыканий;
- внутренних сбоев в работе устройства.
Входной и выходной фильтры обеспечивают защиту нагрузки и сети от помех.
В модели IS20000 есть два вида байпаса:
- электронный байпас – срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или его перегрузке;
- ручной байпас – включается пользователем вручную (на корпусе есть специальный переключатель).
Охлаждение
IS20000 оснащён комбинированной системой охлаждения (конвенционной/вентиляторной). Вентиляторы включаются в работу поэтапно и только при достижении внутренней температуры стабилизатора критической отметки.
(с двойным преобразованием)
