Инверторный стабилизатор напряжения IS3106RT с конфигурацией 3 в 1 (трехфазным входом и однофазным выходом) обеспечит надежную защиту от нестабильного напряжения в сети 380 В однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 6 кВА/5,4 кВт, например:
- компьютерного и серверного оборудования;
- телекоммуникационной техники и систем связи;
- дорогостоящей бытовой электротехники, в том числе котельного и отопительного оборудования;
- промышленного оборудования;
- систем безопасности и видеонаблюдения.
IS3106RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
IS3106RT является стабилизатором напряжения последнего поколения с бесступенчатой технологией двойного преобразования электроэнергии, за счет которой устройство получило расширенные технические возможности, в частности:
- мгновенную реакцию на отклонения напряжения (0 мс);
- коррекцию сетевого напряжения в широком диапазоне (90-310 В);
- непрерывное электропитание нагрузки напряжением синусоидальной формы и максимальной точности (±2%);
- бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).
Охлаждение выполняется двумя малошумными вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА (в зависимости от скорости работы).
Установка и подключение

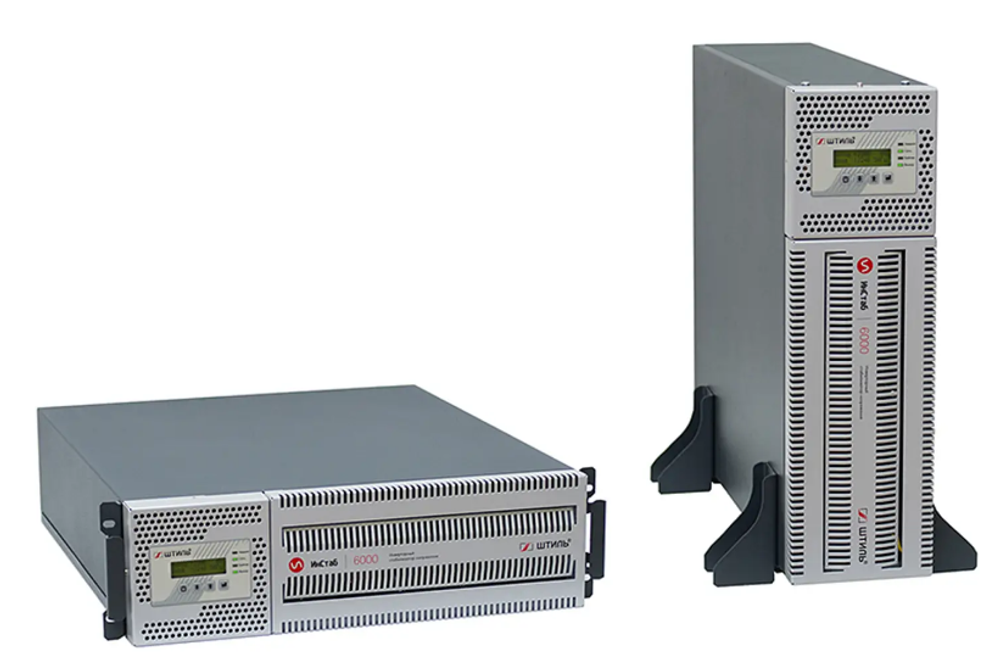

IS3106RT имеет универсальное исполнение и предназначен для установки двумя способами:

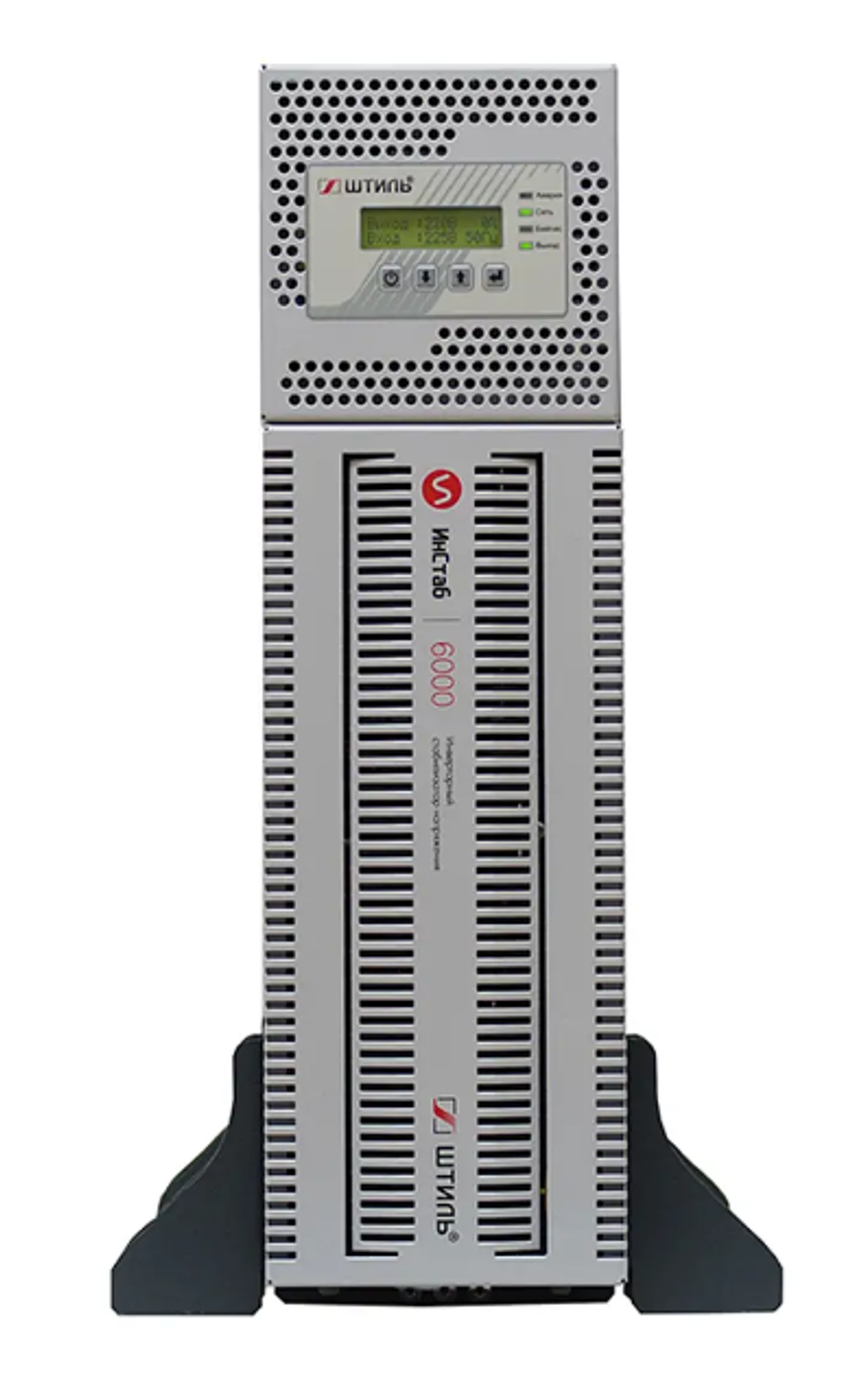

- вертикально на ровной горизонтальной поверхности (на специальные упоры);

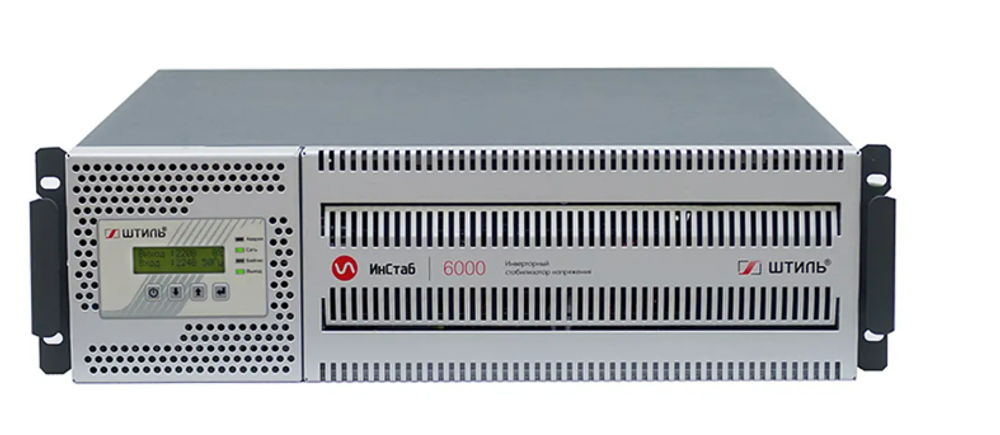

- горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов.
Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.
Стабилизатор имеет панель управления, которая поворачивается на 90° при смене положения устройства (вертикальное/горизонтальное).

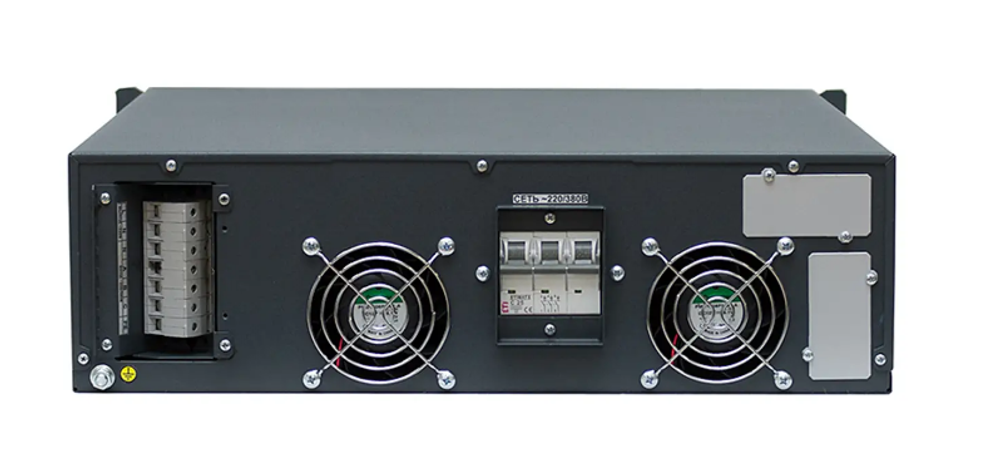

Подключение прибора к сети и электропитание нагрузки выполняется через клеммные колодки, размещенные на тыльной стороне корпуса.
Индикация
Устройство оснащено цифровым многофункциональным ЖК-дисплеем со светодиодными индикаторами:
- «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
- «Сеть» – светится при допустимом сетевом напряжении;
- «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
- «Выход» – светится, когда на нагрузку подано напряжение.
Информация на ЖК-дисплее:
- значение входного напряжения по каждой фазе;
- частота входной сети и процент загрузки;
- активная и полная мощность подключенной нагрузки;
- режим работы и наличие аварий с указанием причин.
На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и другие параметры.
Защита
Модель IS3106RT имеет систему электронной защиты с автовосстановлением после короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.
Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).
Электронный байпас выполняет автоперевод питания подключенных приборов на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.
Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!
Средства мониторинга
Стабилизатор напряжения IS3106RT оснащен двумя слотами для установки плат расширения интерфейсов, позволяющих выполнять локальный/дистанционный мониторинг работы.
С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».
Поддерживаются следующие интерфейсы:
- RS-232 и RS-485;
- mini-USB и USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).
Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.
(с двойным преобразованием)
90-310/155-537 при нагрузке 60%
отключения нагрузки, В
подключения нагрузки, В
отключения нагрузки, В
подключения нагрузки, В
в режиме ECO и для электронного байпаса, %
в режиме ECO и для электронного байпаса, %
<61 (при максимальной скорости вращения вентиляторов)
130x484x530 (стоечная установка)
