Инверторный стабилизатор напряжения IS3108RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) надежно защищает от перепадов напряжения в сети 380 В однофазную нагрузку широкого спектра применения суммарной мощностью до 8 кВА/7,2 кВт, например:
- компьютерное и серверное оборудование;
- телекоммуникационную технику;
- дорогостоящую бытовую электротехнику, в том числе котельное и отопительное оборудование;
- промышленное оборудование;
- системы безопасности и видеонаблюдения.
IS3108RT обеспечивает подключение однофазной нагрузки к трехфазной сети с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
IS3108RT – это стабилизатор напряжения с бесступенчатым двойным преобразованием напряжения, за счет которого устройство получило расширенные технические возможности, в частности:
- мгновенную реакцию на отклонения напряжения (0 мс);
- коррекцию сетевого напряжения в широком диапазоне (90-310 В) и c максимальной точностью (±2%);
- непрерывное электропитание нагрузки напряжением синусоидальной формы;
- бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).
Стабилизатор охлаждают два малошумных вентилятора с интеллектуальным принципом работы. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА.
Установка и подключение
IS3108RT имеет универсальное исполнение и предназначен для установки двумя способами:
- вертикально на ровной горизонтальной поверхности (на специальные упоры);
- горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов.
Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

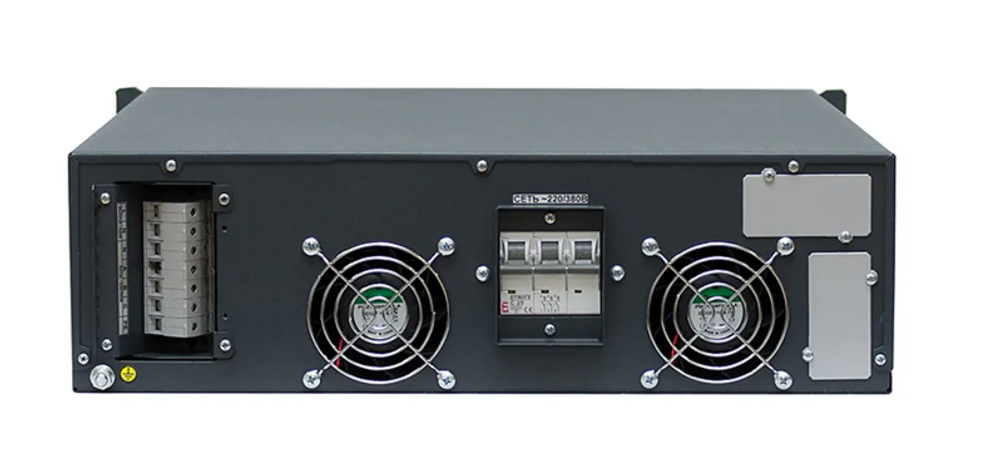

Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.
Для удобства использования при смене положения стабилизатора (вертикальное/горизонтальное) панель управления прибора можно поворачивать на 90°.
Индикация
Контролировать работу стабилизатора можно с помощью цифрового ЖК-дисплея со светодиодными индикаторами:
- «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
- «Сеть» – светится при допустимом сетевом напряжении;
- «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
- «Выход» – светится, когда на нагрузку подано напряжение.
Информация на ЖК-дисплее:
- значение входного напряжения по каждой фазе;
- частота входной сети и процент загрузки устройства;
- активная и полная мощность подключенной нагрузки;
- режим работы стабилизатора и наличие аварий с указанием причин.
На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и др.
Защита
IS3108RT оснащен современной многоуровневой системой защиты от коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе стабилизатора.
Устройство также оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).
Встроенный электронный байпас выполняет автоперевод питания нагрузки на сеть при перегрузке, сбоях в работе IS3108RT или при выборе ЭКО-режима.
Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!
Средства мониторинга
Модель IS3108RT имеет возможность локального/дистанционного мониторинга работы с помощью установки плат расширения.
Платы расширения имеют следующие интерфейсы:
- RS-232 и RS-485;
- mini-USB и USB;
- «сухие» контакты;
- Ethernet.
С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».
Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).
Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.
(с двойным преобразованием)
90-310/155-537 при нагрузке 60%
отключения нагрузки, В
подключения нагрузки, В
отключения нагрузки, В
подключения нагрузки, В
в режиме ECO и для электронного байпаса, %
в режиме ECO и для электронного байпаса, %
<61 (при максимальной скорости вращения вентиляторов)
130x484x530 (стоечная установка)
