Стабилизатор напряжения Штиль IS3115RТ (15000 кВА)

Характеристики
Марка производителя:
Штиль
Количество фаз:
3 в 1
Бренд:
Штиль
Мощность, ВА:
13500
Предельный диапазон входного напряжения, В:
90
Принцип стабилизации:
Инверторный
Способ установки:
Напольные
Все характеристики
Нет в наличии
Купить в 1 клик
Выбрать
    Описание

    Инверторный стабилизатор напряжения IS3115RT с уникальной конфигурацией, трехфазным входом и однофазным выходом, используется для защиты от нестабильного напряжения в сети 380 В отдельных однофазных приборов или всей однофазной нагрузки в доме, офисе или на производстве суммарной мощностью до 15 кВА/13,5 кВт, например:

    • электроники систем водоснабжения и отопления;
    • компьютерного и серверного оборудования;
    • систем безопасности;
    • телекоммуникационного и промышленного оборудования;
    • диагностических медицинских аппаратов небольшой мощности.

    IS3115RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

    IS3115RT – это стабилизатор напряжения нового поколения, работа которого основана на принципе двойного преобразования переменного тока, за счет чего достигается:

    • мгновенная реакция на отклонения напряжения (0 мс);
    • коррекция сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
    • непрерывное электропитание нагрузки напряжением синусоидальной формы;
    • бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

    Охлаждение обеспечено четырьмя малошумными вентиляторами с адаптивной скоростью вращения. Уровень шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

    Установка и подключение

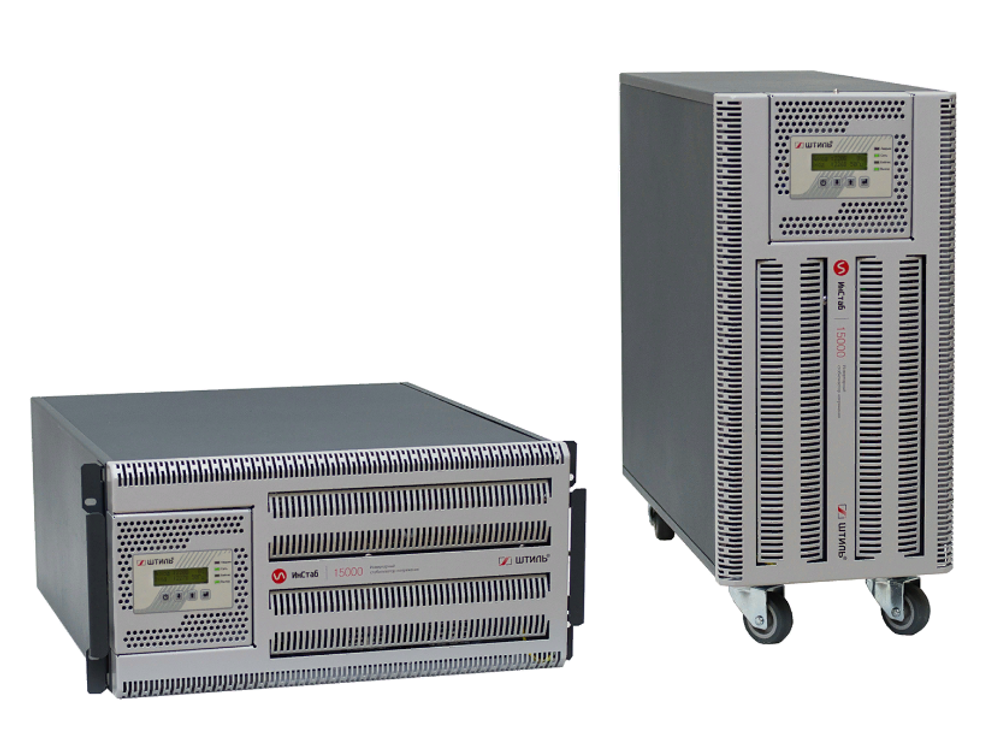

    IS3115RT имеет универсальное исполнение и предназначен для установки двумя способами:

    • вертикально на ровной горизонтальной поверхности (на поворотные колеса);
    • горизонтально в 19-дюймовые направляющие стоечных шкафов.

    Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства.

    Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

    Стабилизатор имеет панель управления, которая поворачивается на 90° при смене положения устройства (вертикальное/горизонтальное).

    Для подключения к трехфазной сети и однофазной нагрузке в IS3115RT имеются клеммные колодки.

    Индикация

    Устройство оснащено ЖК-дисплеем со светодиодными индикаторами:

    • «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
    • «Сеть» – светится при допустимом сетевом напряжении;
    • «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
    • «Выход» – светится, когда на нагрузку подано напряжение.

    Информация на ЖК-дисплее:

    • значение входного напряжения по каждой фазе;
    • частота входной сети и процент загрузки;
    • активная и полная мощность подключенной нагрузки;
    • режим работы и наличие аварий с указанием причин.

    На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и др.



    Защита

    Система защиты с автовосстановлением обеспечивает гарантированную безопасность нагрузки и самого стабилизатора при возникновении: коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

    Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

    Электронный байпас служит для автоперевода питания нагрузки на сеть при перегрузке, сбоях в работе прибора или при выборе ЭКО-режима.

    Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

    Средства мониторинга

    Модель IS3115RT предусматривает локальный/дистанционный мониторинг работы.

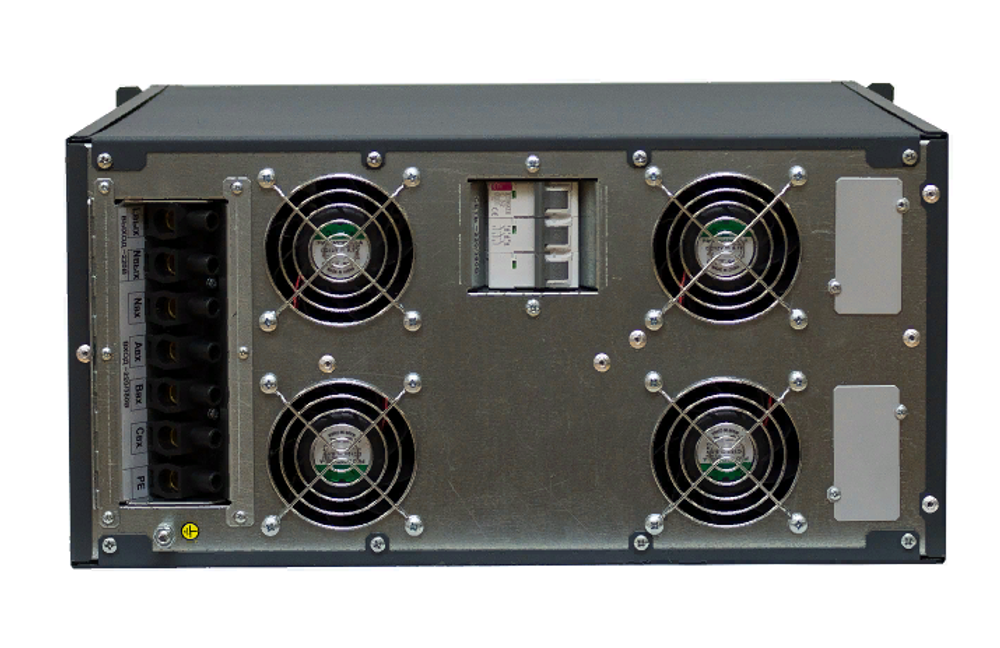

    Для этого на задней панели устройства предусмотрено два слота для установки плат расширения, которые имеют следующие интерфейсы:

    • RS-232 и RS-485;
    • mini-USB и USB;
    • «сухие» контакты;
    • Ethernet.

    С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

    Мониторинг работы стабилизатора с установленной платой расширения может осуществляться через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

    Заказ плат осуществляется дополнительно.



    Общие
    Полная мощность, кВА
    15
    Активная мощность, кВт
    13,5
    Принцип стабилизации
    инверторный
    (с двойным преобразованием)
    Способ установки
    напольный / в стойку
    Режимы работы
    стабилизация, ECO
    Страна производитель
    Россия
    Входные характеристики
    Тип входной сети
    трехфазная пятипроводная (L1, L2, L3, N, PE)
    Совместимость с генератором
    да
    Номинальное фазное/линейное входное напряжение, В
    220/380 (230/400)
    Рабочий диапазон фазного/линейного входного напряжения, В
    165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%,
    90-310/155-537 при нагрузке 60%
    Предельный диапазон фазного/линейного входного напряжения, В
    90-310/155-537
    Нижний порог фазного/линейного входного напряжения
    отключения нагрузки, В
    90/155
    Нижний порог фазного/линейного входного напряжения
    подключения нагрузки, В
    110/190
    Верхний порог фазного/линейного входного напряжения
    отключения нагрузки, В
    310/537
    Верхний порог фазного/линейного входного напряжения
    подключения нагрузки, В
    290/502
    Допустимое отклонение верхней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    +5, +10, +15, +20, +25 (значение по умолчанию: +15)
    Допустимое отклонение нижней границы входного напряжения
    в режиме ECO и для электронного байпаса, %
    -5, -10, -15, -20, -25 (значение по умолчанию: -20)
    Номинальная входная частота, Гц
    50
    Допустимый диапазон входной частоты, Гц
    43-57
    Входной коэффициент мощности
    0,99
    Максимальный входной ток одной фазы, А
    29
    Потребляемая мощность в режиме холостого хода, Вт
    150
    Плавный пуск
    да
    Выходные характеристики
    Тип выходного напряжения
    однофазное
    Диапазон настройки выходного напряжения, В
    220-240
    Точность стабилизации, %
    ±2
    Быстродействие, мс
    0
    Форма выходного напряжения
    чистая синусоида
    Номинальная выходная частота, Гц
    50 (отклонение частоты выходного напряжения определяется частотой сети)
    Время автономной работы при отключении питания
    не более 200 мс
    Максимальный выходной ток, А
    68
    Коэффициент нелинейных искажений выходного напряжения, %
    <1,5% при линейной нагрузке, <3% при нелинейной нагрузке
    Крест-фактор
    3:1
    Время запуска (восстановления после аварии сети), с
    до 20
    Перегрузочная способность
    <105% - непрерывная работа, 105-150% - не менее 5 с
    КПД в режиме работы от электросети, %
    до 97
    КПД при работе через байпас или в режиме ECO, %
    до 99
    Защита
    Перегрузка по выходу
    электронная защита c автовосстановлением
    Короткое замыкание
    электронная защита c автовосстановлением
    Перегрев
    электронная защита c автовосстановлением
    Защита от импульсных перенапряжений
    варистор (2 кВ, 1/50 мкс)
    Защита от высокочастотных помех
    100 кГц - 30 МГц
    Защита от аварии сети
    электронная защита c автовосстановлением
    Защита от аварии стабилизатора
    электронная аварийная защита
    Электронный автоматический байпас
    да
    Панель управления и интерфейсы
    ЖК-дисплей
    отображение рабочего состояния системы и основных входных и выходных параметров и аварийных состояний
    USB
    опция (требуется установка карты мониторинга)
    Ethernet
    опция (требуется установка карты мониторинга)
    RS-485
    опция (требуется установка карты мониторинга)
    Сухие контакты
    3 шт. или 8 шт. (опция)
    Подключение
    Входная сеть
    клеммное подключение (L1, L2, L3, N, PE)
    Нагрузка (выходные разъёмы)
    клеммное подключение (L, N)
    Надежность и эксплуатационные характеристики
    Установка
    в помещении
    Диапазон рабочей температуры, °С
    от +5 до +40
    Диапазон температуры хранения, °С
    от -40 до +40
    Тип охлаждения
    принудительное (вентиляторное)
    Уровень шума (на расстоянии 1 м спереди и по сторонам), дБА
    <42 (при минимальной скорости вращения вентиляторов),
    <64 (при максимальной скорости вращения вентиляторов)
    Относительная влажность, %
    от 0 до 80 (без конденсата)
    Рабочая высота, м
    до 3000 м над уровнем моря
    Степень защиты от пыли и влаги
    IP20
    Срок службы, лет
    не менее 10
    Наработка на отказ, ч
    не менее 150000
    Гарантийный срок, мес
    24
    Механические характеристики
    Габаритные размеры ВхШхГ (без упаковки), мм
    515x220x560 (напольная установка)
    220x484x533 (стоечная установка)
    Высота установки в стойку, U
    5
    Масса, кг
    35
    Цвет корпуса
    серый
    Характеристики
    Марка производителя
    Штиль
    Количество фаз
    3 в 1
    Бренд
    Штиль
    Мощность, ВА
    13500
    Предельный диапазон входного напряжения, В
    90
    Принцип стабилизации
    Инверторный
    Способ установки
    Напольные
