Онлайн ИБП ST1103ТL незаменим в доме, квартире или офисе для организации бесперебойной работы отдельно стоящих электроприборов или группы устройств мощностью до 3 кВА/ 2,7 кВт в случае периодических отключений электричества. Кроме того, устройство надежно защищает подключенное оборудование от нестабильного сетевого напряжения. Примерами возможной нагрузки являются:
- отопительная и нагревательная техника;
- бытовые приборы, в том числе с электромоторами;
- торговые терминалы и банковское оборудование;
- системы сигнализации, видеонаблюдения и оповещения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103ТL отлично функционирует в связке с дизельгенераторными установками.
ST1103ТL – это ИБП онлайн топологии с двойным преобразованием напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.
Установка и подключение
ST1103ТL имеет напольное исполнение – устройство устанавливается на любой ровной горизонтальной поверхности.

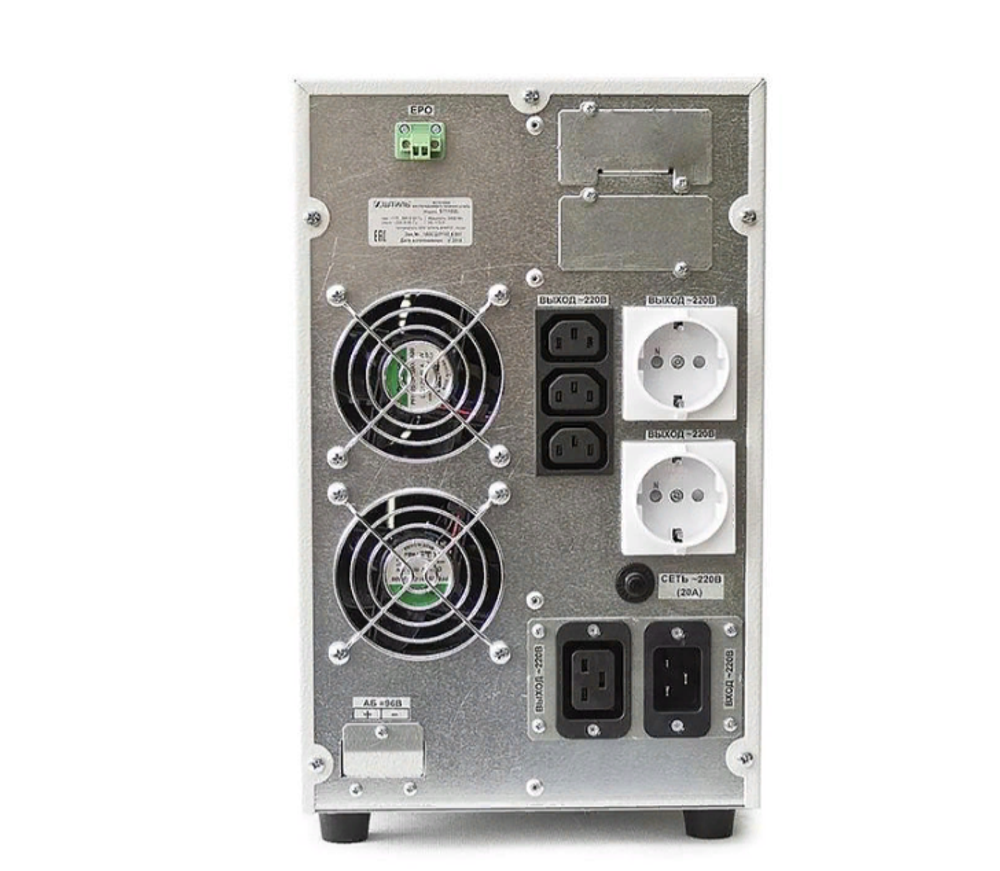

Для питания нагрузки на задней панели ИБП имеются: две евророзетки, три «компьютерных» розетки С13 и клеммные колодки. К сети ИБП подключается с помощью клеммных соединений.
Автономная работа
Для обеспечения автономной работы нагрузки ST1103ТL имеет зарядное устройство (ток 4 А) и специальный разъем для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1,5 ч или 3 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
В ST1103ТL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления

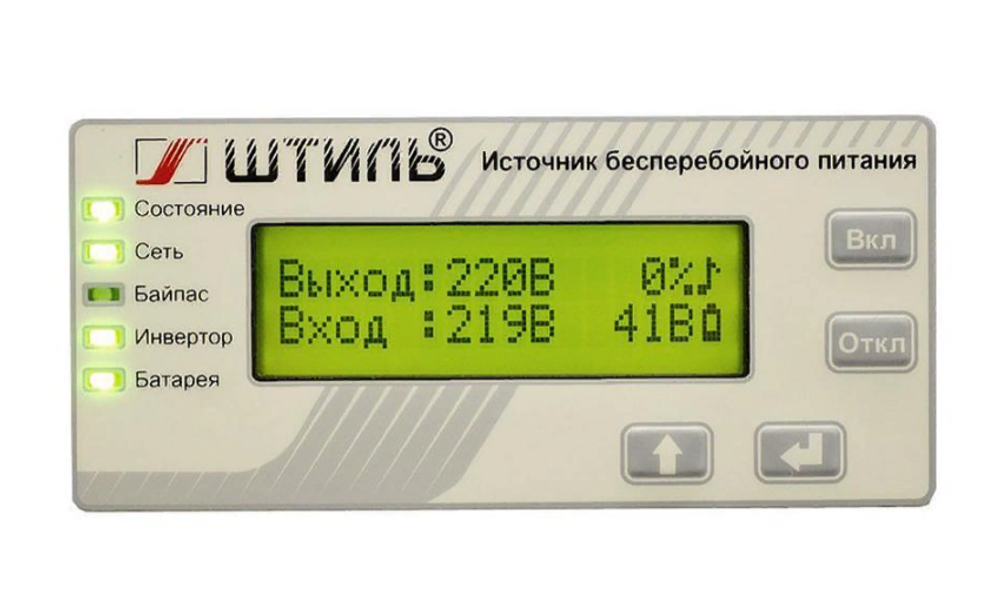

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается следующая информация:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
В ST1103ТL встроена многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас, поддерживая бесперебойную работу нагрузки, выполнит автоматическое переключение питания на сеть в случае выхода ИБП из строя или его перегрузки.
Средства мониторинга
ST1103ТL поддерживает локальный/удаленный мониторинг работы с помощью установки плат расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль работы ИБП с установленной платой выполняется в веб-браузере или программе Shtyl Device Manager (SDM). Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1103TL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 3/2,7 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Форма выходного напряжения | синусоида |
| Номинальное напряжение АБ, В | 96 |
| Максимальный зарядный ток, А | 4 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 210х346х443 |
| Масса, кг | 12 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
