Онлайн ИБП SW500SL применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 500 ВА /400 Вт, например:
- отопительного и нагревательного оборудования;
- насосного оборудования;
- систем водоснабжения и очистки воды;
- систем безопасности и пожаротушения;
- других бытовых приборов небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500SL отлично функционирует в связке с дизельгенераторными установками.
ИБП SW500SL работает по принципу двойного преобразования электроэнергии, что позволяет устройству:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Устройство обладает конвенционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.
Установка и подключение
Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства.
Для подключения нагрузки на правой боковой панели устройства размещена евророзетка. Подключение к сети осуществляется с помощью сетевого кабеля с евровилкой.
Автономная работа
Для обеспечения автономной работы нагрузки модель SW500SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке ИБП АКБ способны обеспечить автономную работу в течение 10 минут.
В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления

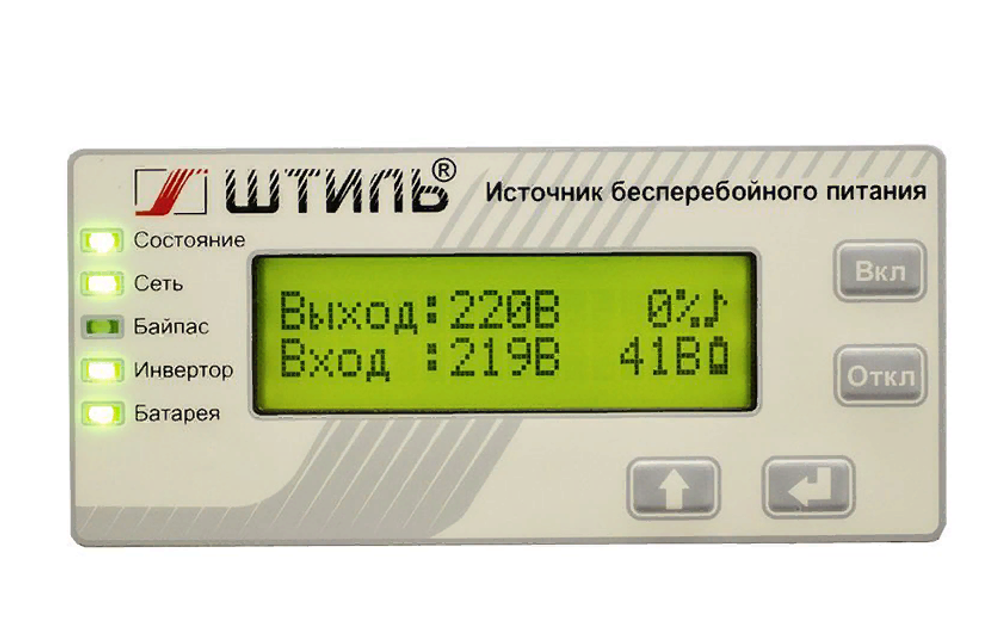

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние сети;
- «Байпас» – работа через байпас/ЭКО-режим;
- «Инвертор» – работе инвертора;
- «Батарея» – состояние батарей.
На ЖК-дисплее можно просматривать следующую информацию:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активную и полную мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Защита
SW500SL обладает современной многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас позволяет продолжить питать нагрузку напрямую от сети при перегрузке ИБП или выходе из строя одного из его узлов.
Средства мониторинга
В ИБП можно установить плату расширения интерфейсов для организации локального/удаленного мониторинга работы. В ассортименте представлено несколько моделей таких плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).
Контролировать работу ИБП с установленной платой можно через веб-браузер или программу Shtyl Device Manager (SDM).
Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
| Бренд | Штиль |
| Модель | SW500SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 0,5/0,4 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 93 |
| Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| Вид охлаждения | Естественное охлаждение (без вентилятора) |
| Коэффициент мощности | 0,99 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 24 |
| Максимальный зарядный ток, А | 1 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 2 |
| Время автономной работы для полной нагрузки, мин | 7 |
| Время автономной работы для 50% нагрузки, мин | 20 |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 357х309х116 |
| Размер в упаковке (ШхВхГ), мм | 390x170x361 |
| Масса, кг | 11 |
| Масса в упаковке, кг | 12,02 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 95 |
| Гарантийный срок, мес | 24 |
