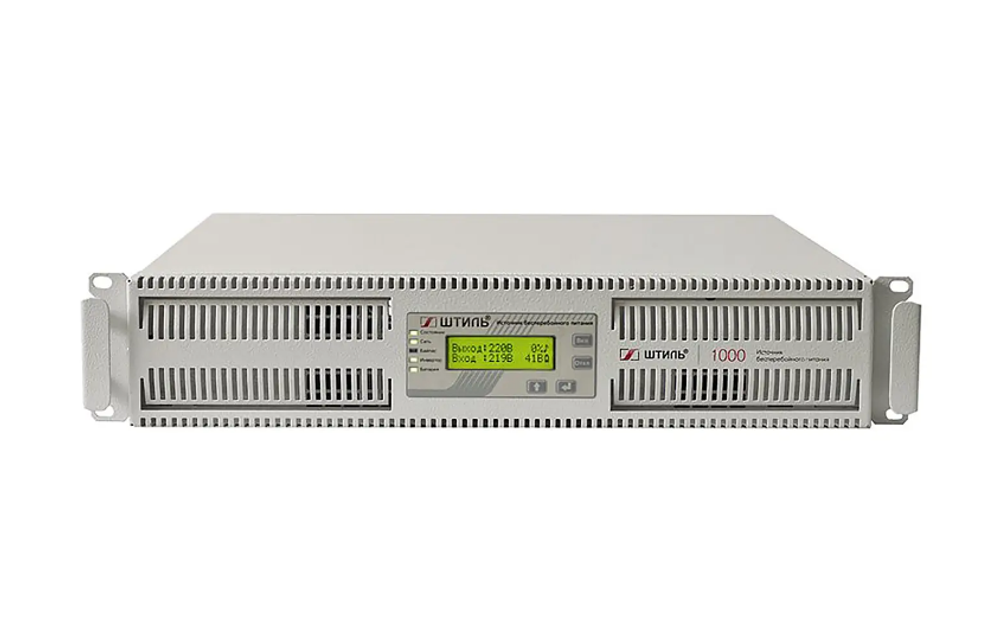

Онлайн ИБП SR1101L предназначен для обеспечения бесперебойного электропитания однофазных электроприборов суммарной мощностью 1000 ВА /900 Вт, например:
- серверов и IT-систем;
- сетевого оборудования;
- телеком оборудования и систем связи;
- систем безопасности и контроля доступа;
- диагностических медицинских аппаратов;
- оборудования АСУ ТП.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1101L отлично функционирует в связке с дизельгенераторными установками.
Принцип работы SR1101L основан на технологии двойного преобразования энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
Установка и подключение
ИБП предназначен для установки в 19-дюймовую стойку или телекоммуникационный шкаф.
Для электропитания нагрузки используются следующие разъемы: одна евророзетка и три компьютерных розетки С13. Электропитание ИБП осуществляется через разъем С14.
Автономная работа
SR1101L оснащен встроенным зарядным устройством (ток 5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 11 ч соответственно (при 100% нагрузке).
Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Внимание! Если вы приобретаете ИБП без батарейного модуля (см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

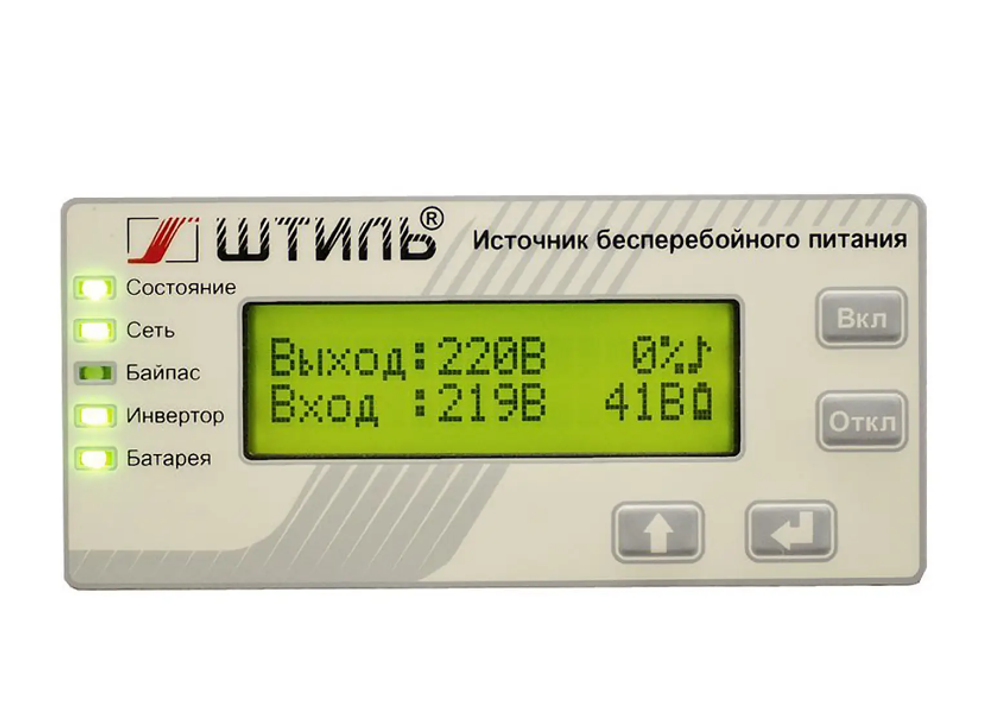

Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ИБП имеет электронную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения аварии.
Благодаря наличию электронного байпаса при перегрузке ИБП или выходе его из строя выполняется автоматический перевод питания нагрузки на сеть.
Средства мониторинга
Локальный/удаленный мониторинг работы ИБП выполняется через веб-браузер или с помощью специального ПО Shtyl Device Manager (SDM). Однако перед этим требуется установить соответствующую плату расширения интерфейсов. В ассортименте представлено четыре модели таких плат со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
- безразрывное мгновенное переключение на питание от АБ;
- идеальное синусоидальное выходное напряжение;
- работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
- высокая точность стабилизации напряжения – ±2%;
- выходной коэффициент мощности – 0,9;
- входной коэффициент мощности – 0,99;
- малый коэффициент нелинейных искажений тока – до 2,5% при линейной нагрузке.
- плавный пуск;
- резервное питание до 45 мин (за счёт подключения внешних батарейных модулей) или до 11 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
- совместимость в работе с генераторами;
- функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
- встроенный автоматический байпас;
- широкие возможности локального/удаленного мониторинга;
- большой выбор дополнительных аксессуаров.
- многоуровневая электронная система защиты;
- автоматический перезапуск при восстановлении после аварий;
- полный набор функций контроля и управления АБ;
- самодиагностика при запуске и во время работы;
- высокая перегрузочная способность (особенно важно при работе с двигателями);
- срок службы – не менее 10 лет.
- поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
- КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
- охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
| Бренд | Штиль |
| Модель | SR1101L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 1/0,9 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 115-300 (при нагрузке 0-50%) |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальное напряжение АБ, В | 36 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 482х88х450 |
| Масса, кг | 8 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
