Онлайн ИБП STR1101SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 1000 ВА /900 Вт, например:
- серверных, компьютерных залов и дата-центров;
- сетевого оборудования и телекоммуникационной техники;
- систем безопасности, аварийной сигнализации и видеонаблюдения;
- контрольно-измерительных приборов и устройств АСУ ТП.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1101SL отлично функционирует в связке с дизельгенераторными установками.
STR1101SL – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Установка и подключение

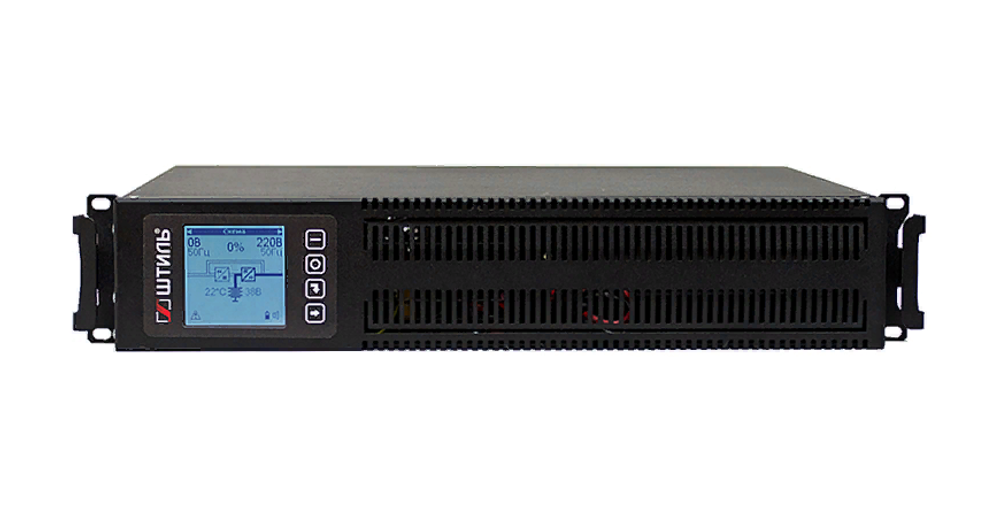

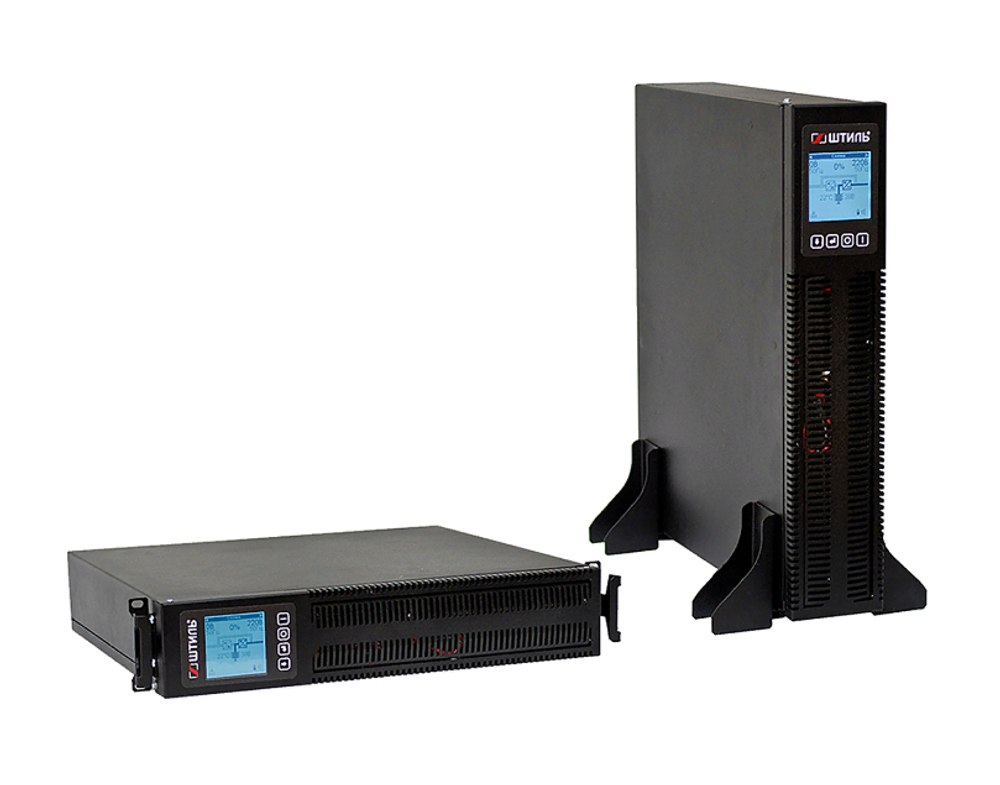

STR1101SL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.
Для подключения электрооборудования ИБП имеет следующие разъемы: три «компьютерные» розетки С13 и одну евророзетку. Подключение к входной сети выполняется через разъем С14.
Автономная работа
Автономную работу нагрузки обеспечивают встроенные АБ (9 Ач) и зарядное устройство (ток 1 А). При 100% нагрузке резервное питание нагрузки продлится 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи.
В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена. При этом замена батарей не влияет на гарантию.
Внимание! Изначально внутренние АКБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.
В STR1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
STR1101SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.
Информация на ЖК-дисплее:
- схема работы устройства – онлайн, байпас или питание от АБ;
- значение входного и выходного напряжения;
- процент загрузки и частота;
- активная и полная мощность;
- значение напряжения батарей и их состояние;
- оставшееся время автономного режима;
- аварии с указанием причин.
Настройка основных параметров работы ИБП:
- режим работы (on-line или ЭКО);
- режим байпаса (авто, включен или выключен);
- способ запуска (авто или по кнопке);
- выходное напряжение (220, 230 или 240 В);
- номинальную выходную частоту (50/60 Гц);
- режим работы АБ, а также провести тест батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.
Защита
В ИБП STR1101SL применяется современная многоуровневая система защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть.
Средства мониторинга
STR1101SL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM).
Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
| Бренд | Штиль |
| Модель | STR1101SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 1,0/0,9 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| Стабилизация выходной частоты, % | ±0,2 |
| КПД, % | 95 |
| Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке |
| Форма выходного напряжения | чистая синусоида |
| КПД при работе от АБ, % | 86 |
| Время перехода на работу от АБ, с | 0 с |
| Номинальное напряжение АБ, В | 36 |
| Максимальный зарядный ток, А | 1 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 3 |
| Время перезаряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Исполнение | универсальное |
| Высота, U | 2U |
| Размер без упаковки (ШхВхГ), мм | 490х88х400 (rack) 207х458х400 (tower) |
| Масса, кг | 15 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | от 0 до 95 (без конденсата) |
| Уровень шума, дБ | < 45 |
| Гарантийный срок, мес | 24 |
| Срок службы, лет | 10 |
| Наработка на отказ (MTBF), ч | ≥70000 |
