Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:
- серверов и центров обработки данных;
- телекоммуникационного оборудования;
- диагностических медицинских аппаратов;
- конвейерного и станочного оборудования;
- систем сигнализации и аварийного освещения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками.
SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение

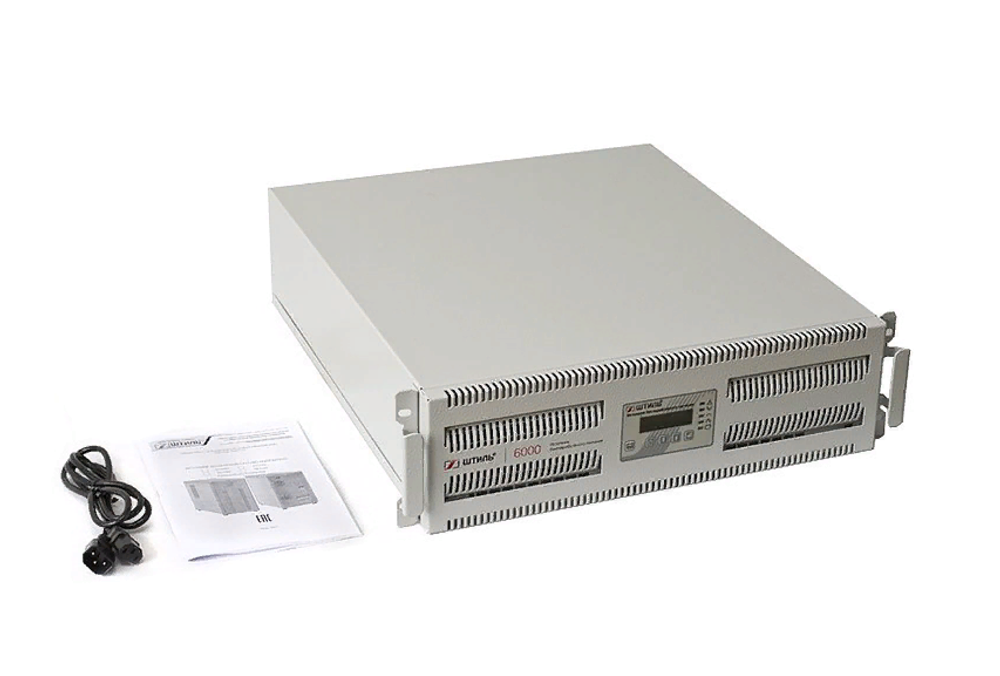

ИБП выполнен в компактном корпусе (исполнения rack), предназначенном для установки в 19-дюймовую стойку или телекоммуникационный шкаф.
Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.
Автономная работа
SR1106L оснащен встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке).
Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.
В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
SR1106L оснащен многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас обеспечивает автоматический и бесперебойный переход электропитания нагрузки на сеть при перегрузке ИБП или выходе его из строя.
Средства мониторинга
Функционал SR1106L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой удобно контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, приобретаются отдельно.
| Бренд | Штиль |
| Модель | SR1106L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 6/5,4 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 176 - 276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальное напряжение АБ, В | 192 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 482x133x550 |
| Размер в упаковке (ШхВхГ), мм | 560х230х660 |
| Масса, кг | 19,5 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
