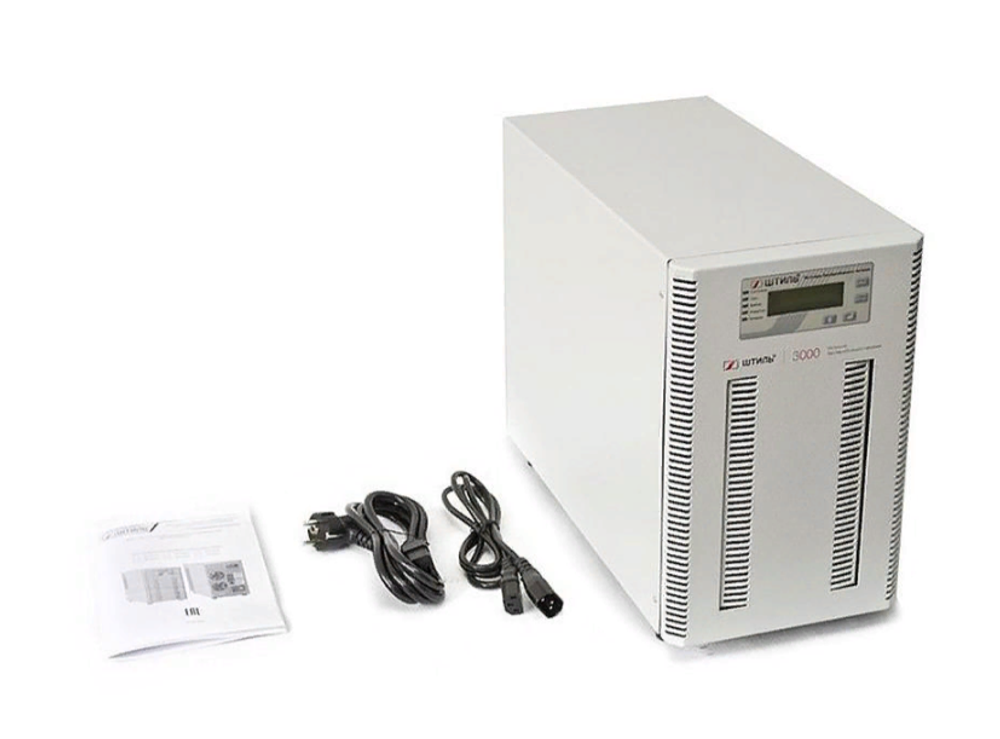

Онлайн ИБП ST1103L обеспечивает бесперебойную работу и стабилизированное электропитание однофазной нагрузки мощностью 3 кВА/ 2,7 кВт, например:
- систем отопления и нагревательной техники;
- компьютеров и периферийного оборудования;
- бытовых приборов, включая технику с электромоторами;
- торгового и банковского оборудования;
- систем освещения;
- систем видеонаблюдения и сигнализации.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103L отлично функционирует в связке с дизельгенераторными установками.
ST1103L – ИБП онлайн топологии с двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение
ST1103L размещается напольно на любой ровной горизонтальной поверхности.
Для питания нагрузки на задней панели ИБП предусмотрены следующие разъемы: две евророзетки, три «компьютерных» розетки С13 и одна розетка С19. К сети электропитания устройство подключается через разъем С20.
Автономная работа
ST1103L укомплектован зарядным устройством (ток 2 А) и специальным разъемом для подключения внешних аккумуляторных батарей (до 40 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 30 минут при 100% загрузке).
Установка внешних АБ выполняется с помощью батарейных модулей или стеллажей.
В SW250SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Внимание! Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!
Панель управления
Контроль и настройка основных рабочих параметров ST1103L выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается следующая информация:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1103L оснащен электронной многоуровневой защитой от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас служит для автоматического переключения нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.
Средства мониторинга
Модель ST1103L имеет специальные слоты для установки карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль работы ИБП с установленной платой осуществляется в веб-браузере или в программе Shtyl Device Manager (SDM).
Платы не входят в стандартную комплектацию и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1103L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 3/2,7 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Форма выходного напряжения | синусоида |
| Номинальное напряжение АБ, В | 96 |
| Максимальный зарядный ток, А | 2 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 210х346х443 |
| Масса, кг | 12 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
