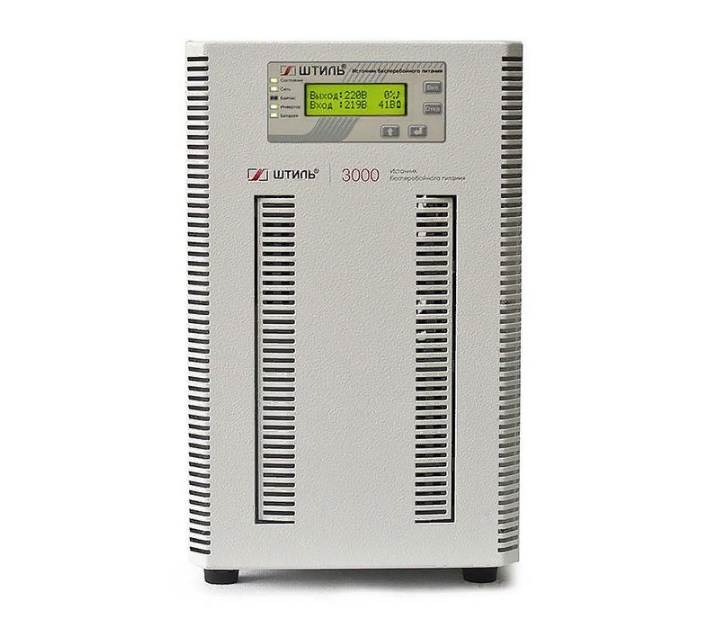

Онлайн ИБП ST1103SL применяется для обеспечения бесперебойной работы и надежной защиты от перепадов сетевого напряжения отдельно стоящих электроприборов или группы оборудования суммарной мощностью до 3 кВА / 2,7 кВт, например:
- отопительного и нагревательного оборудования;
- систем безопасности и видеонаблюдения;
- торгово-кассового оборудования;
- банковской техники.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1103SL отлично функционирует в связке с дизельгенераторными установками.
ST1103SL – это ИБП топологии онлайн, устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивной скоростью работы.
Установка и подключение

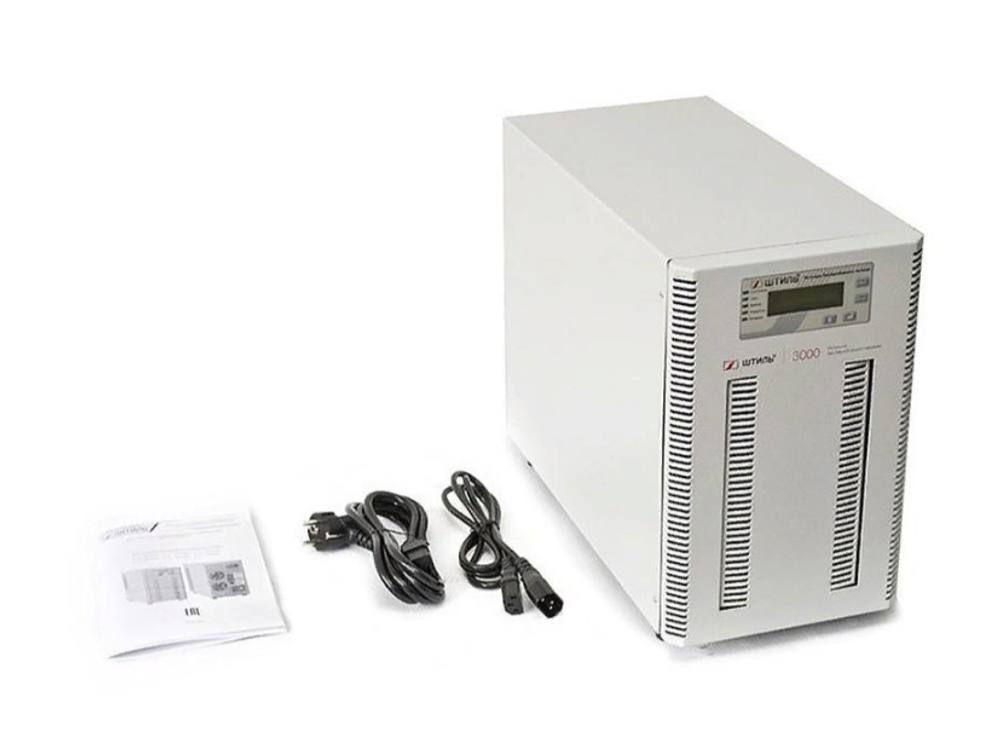

ST1103SL устанавливается напольно на любую ровную горизонтальную поверхность.
Для питания нагрузки на задней панели ИБП имеются следующие разъемы: две евророзетки, три «компьютерных» розетки (С13), одна розетка С19. Электропитание ИБП осуществляется через разъем С20.
Автономная работа
Для организации автономной работы в ИБП встроены аккумуляторные батареи (9 Ач) и зарядное устройство (ток 1 А). При 100% нагрузке АБ обеспечат резервное питание подключенной техники в течение 5 минут.
В ИБП также применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы аккумуляторных батарей:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.

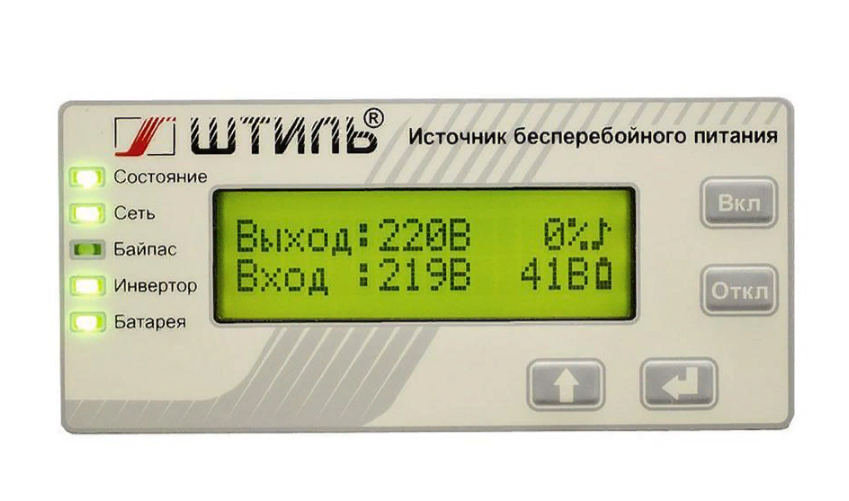

Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1103SL имеет современную многоуровневую систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас позволяет без участия пользователя автоматически переключать питание нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
ST1103SL поддерживает локальный/удаленный мониторинг работы. В специальные слоты на задней панели ИБП подключаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль ИБП с установленной платой выполняется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1103SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 3/2,7 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 115-300 (при нагрузке 0-50%) |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 8 |
| Время автономной работы для полной нагрузки, мин | >5 |
| Размер без упаковки (ШхВхГ), мм | 210x346x443 |
| Размер в упаковке (ШхВхГ), мм | 280x420x510 |
| Масса, кг | 34 |
| Масса в упаковке, кг | 35,42 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
