Онлайн ИБП ST1106L предназначен для организации бесперебойной работы и индивидуальной/групповой защиты от перепадов напряжения однофазной нагрузки бытового или коммерческого применения суммарной мощностью 6 кВА /5,4 кВт, например:
- газовых и водонагревательных котлов, циркуляционных насосов и другого отопительного оборудования;
- аудиооборудования и видеотехники;
- серверов, серверных стоек и небольших ЦОД;
- компьютерных залов и сетевого оборудования;
- охранной и аварийной сигнализации, систем пожаротушения и видеонаблюдения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1106L отлично функционирует в связке с дизельгенераторными установками.
ST1106L – это источник бесперебойного питания топологии онлайн с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.
Установка и подключение
ИБП имеет напольное исполнение (tower). Его можно установить на любой ровной горизонтальной поверхности.

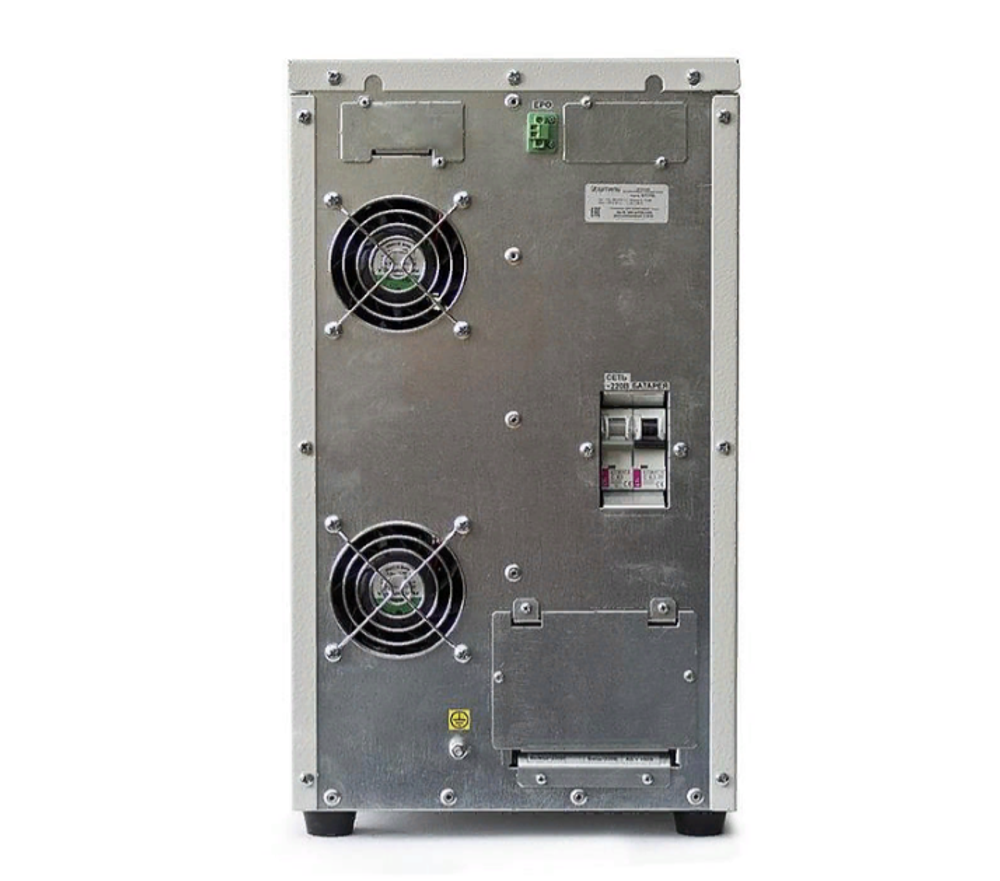

Для подключения нагрузки и обеспечения электропитания используются клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.
Автономная работа
Для обеспечения автономной работы нагрузки ST1106L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2 ч или 3 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления

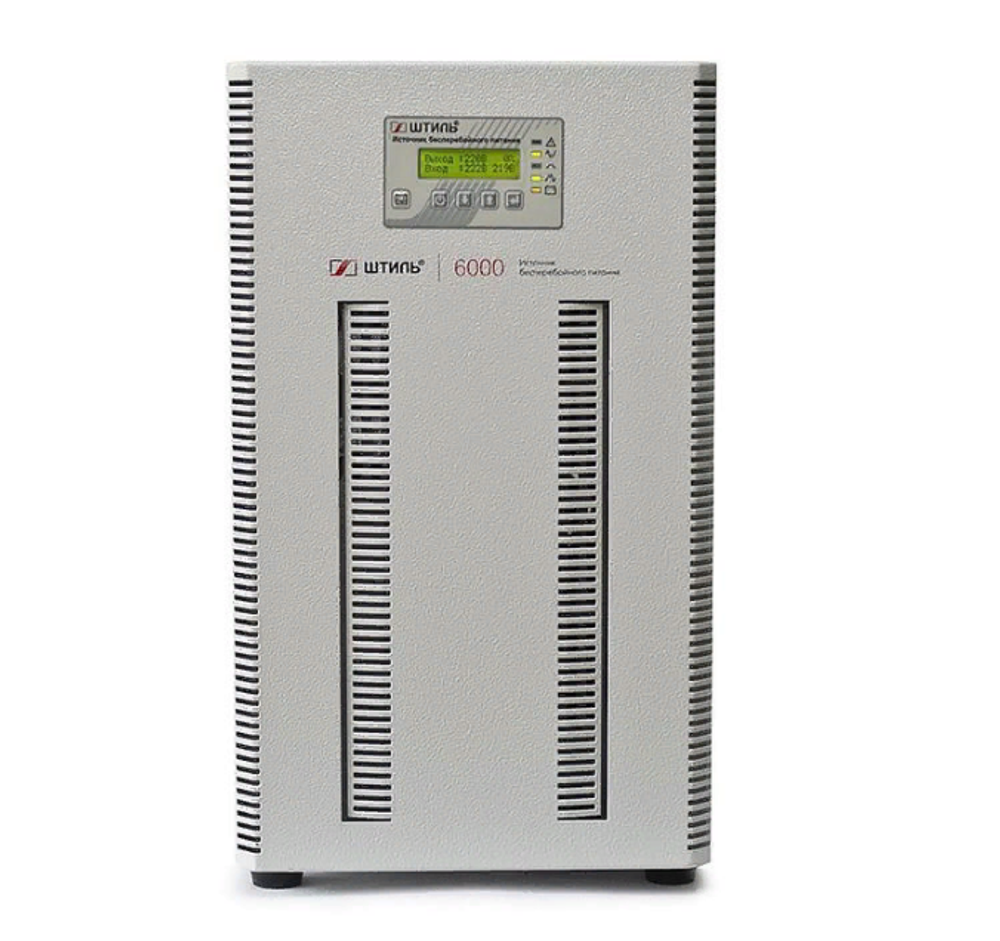

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1106L имеет встроенную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас предназначен для автоматического и бесперебойного переключения электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
ST1106L имеет функционал, позволяющий выполнять локальный/удаленный мониторинг работы. На задней панели устройства предусмотрено два слота для установки плат мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль и отслеживание работы источника питания с установленной платой можно выполнять через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, они приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1106L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 6/5,4 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 176-276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 250x440x570 |
| Масса, кг | 22 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
