Онлайн ИБП ST1106SL применяется для обеспечения бесперебойного электропитания и индивидуальной/групповой защиты от нестабильного напряжения электроприборов суммарной мощностью 6 кВА /5,4 кВт в загородном доме, офисе или на производстве. Примерами нагрузки являются:
- отопительное оборудование (газовые и водонагревательные котлы, циркуляционные насосы);
- аудиооборудование и видеотехника;
- группы серверов, серверные стойки, компьютерные залы, ЦОДы;
- системы безопасности и контроля доступа.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ST1106SL отлично функционирует в связке с дизельгенераторными установками.
ST1106SL – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.
Установка и подключение
ИБП выполнен в компактном корпусе для напольного размещения (tower). Он устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.

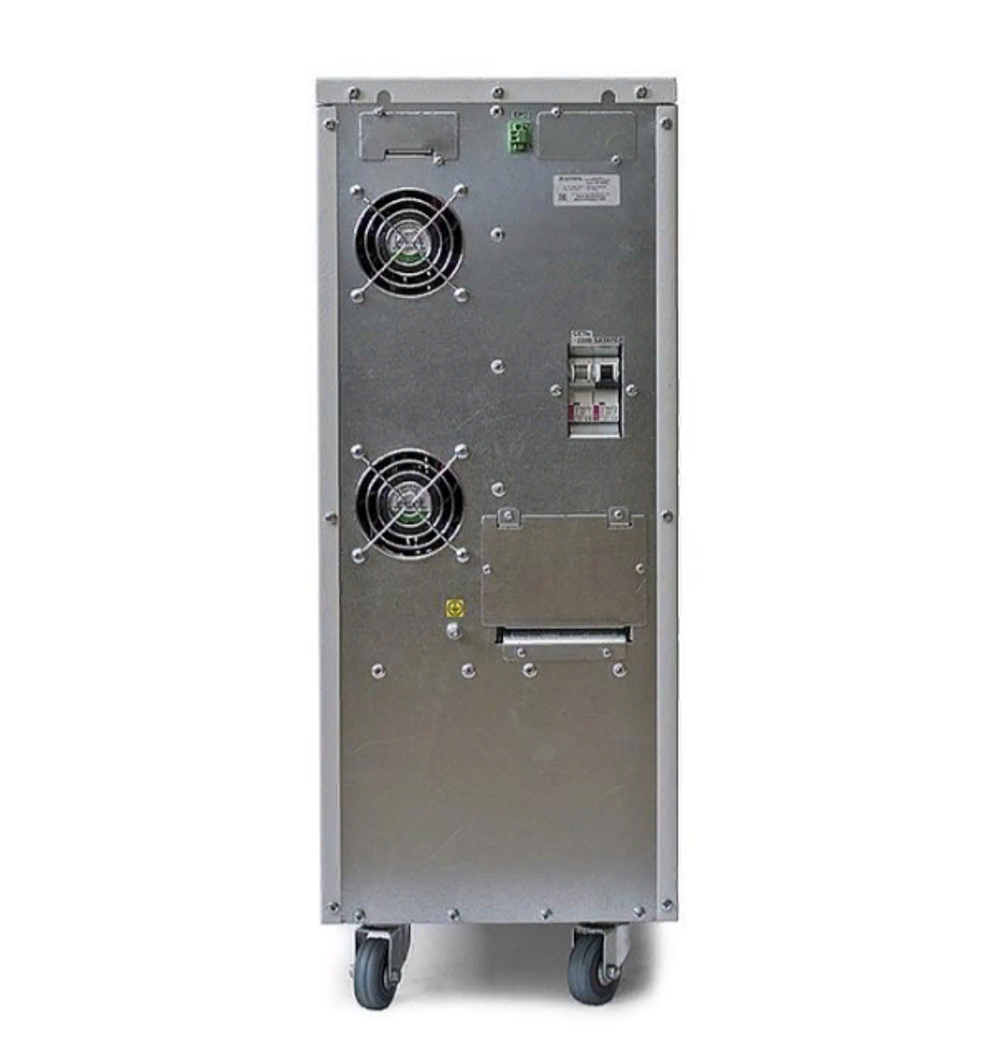

Для подключения нагрузки и электропитания предусмотрены клеммные колодки, которые располагаются в закрытом отсеке на задней панели устройства.
Автономная работа
Для обеспечения автономной работы нагрузки ST1106SL имеет встроенные аккумуляторные батареи емкостью 9 Ач и зарядное устройство (ток 4 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут.
Для масштабирования автономной работы предусмотрено подключение внешних батарейных модулей.
В ST1106SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1106SL имеет современную многоуровневую систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас служит для автоматического перевода питания нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
На задней панели ST1106SL предусмотрено два слота для установки карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Контроль и отслеживание работы ИБП с установленной платой осуществляется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы не входят в комплект поставки и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1106SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 6/5,4 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 176-276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 16 |
| Время автономной работы для полной нагрузки, мин | >5 |
| Размер без упаковки (ШхВхГ), мм | 250х660х572 |
| Масса, кг | 69 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
