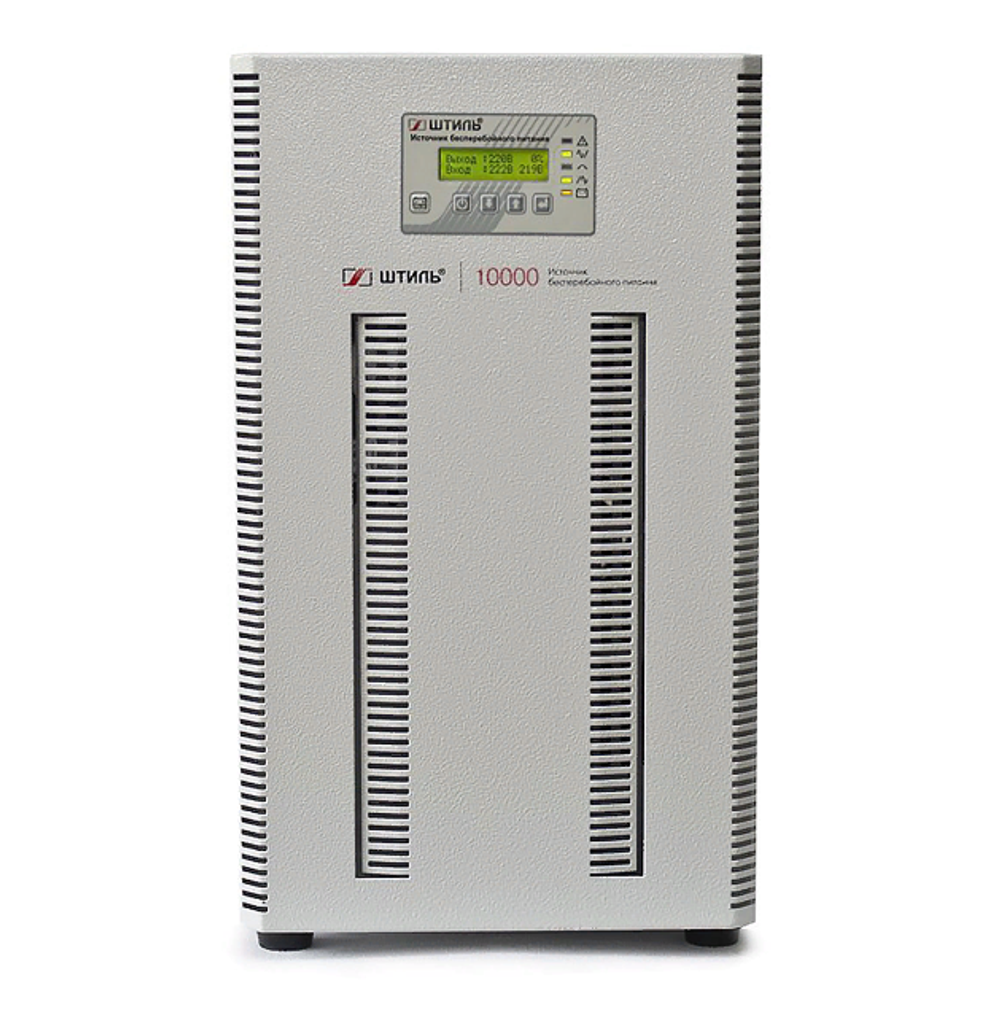

Онлайн ИБП ST1110L используются для обеспечения бесперебойной работы и индивидуальной/групповой защиты от нестабильного сетевого напряжения однофазных электроприборов суммарной мощностью 10 кВА /8 кВт, например:
- газовых и водонагревательных котлов и вспомогательного оборудования;
- аудиооборудования и видеотехники;
- серверных комнат и небольших дата-центров;
- сетевого оборудования;
- охранной и аварийной сигнализации;
- систем видеонаблюдения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110L отлично функционирует в связке с дизельгенераторными установками.
ST1110L – это ИБП топологии онлайн с высокочастотным двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с интеллектуальным принципом работы.
Установка и подключение
ИБП предназначен для напольной установки (tower) на любой ровной горизонтальной поверхности.
Для подключения нагрузки и соединения с входной сетью применяются клеммные колодки, расположенные на задней панели устройства в специальном закрытом отсеке.
Автономная работа
Для обеспечения автономной работы нагрузки ST1110L имеет встроенное зарядное устройство (ток 4 А) и разъем для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи.
В ST1110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления

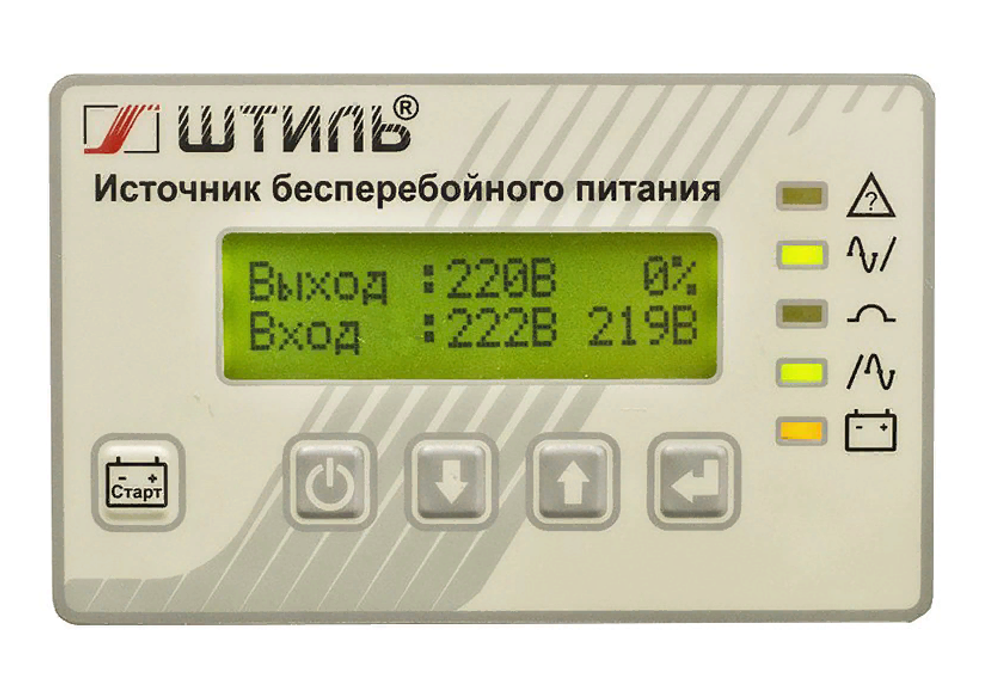

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Защита
ST1110L обладает современной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас служит для автоматического переключения электропитания нагрузки на сеть при выходе ИБП из строя или его перегрузке.
Средства мониторинга
Для осуществления локального/удаленного мониторинга работы ИБП ST1110L необходимо установить несколько плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работу ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1110L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 10/8 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 176-276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Размер без упаковки (ШхВхГ), мм | 250x440x570 |
| Масса, кг | 22,5 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
