Онлайн ИБП ST1110SL обеспечивает бесперебойное электропитание и надежную защиту от нестабильного напряжения однофазных электроприборов (индивидуально или в группе) бытового или коммерческого применения мощностью до 10 кВА /8 кВт, например:
- котельной и отопительной техники;
- аудиооборудования и видеотехники, ПК и периферийных устройств;
- IT-оборудования (серверов, групп серверов, небольших ЦОД);
- систем безопасности;
- сетевого оборудования, систем связи и телекоммуникационных узлов.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1110SL отлично функционирует в связке с дизельгенераторными установками.
ST1110SL – это ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается с помощью двух малошумных вентиляторов с адаптивным режимом работы.
Установка и подключение

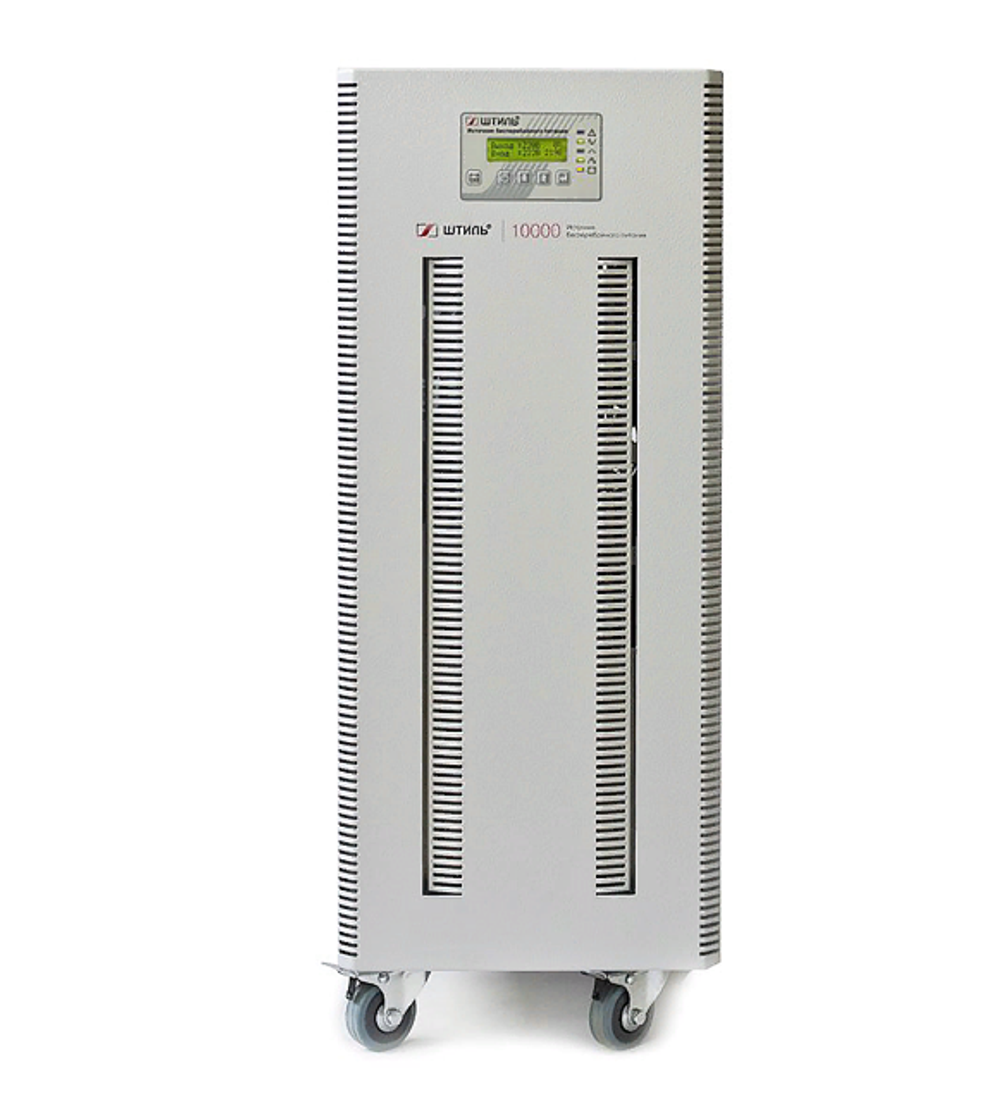

ИБП имеет компактный металлический корпус, предназначенный для напольного размещения (tower). Прибор устанавливается на любой ровной горизонтальной поверхности на поворотные колесики.
Электропитание и подключение нагрузки осуществляется через клеммные колодки, расположенные на задней панели корпуса.
Автономная работа
Для обеспечения автономной работы нагрузки ST1110SL укомплектован встроенными аккумуляторными батареями емкостью 9 Ач и зарядным устройством (ток 4 А). При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 5 минут.
Предусмотрено подключение внешних батарейных модулей для увеличения времени автономной работы.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.

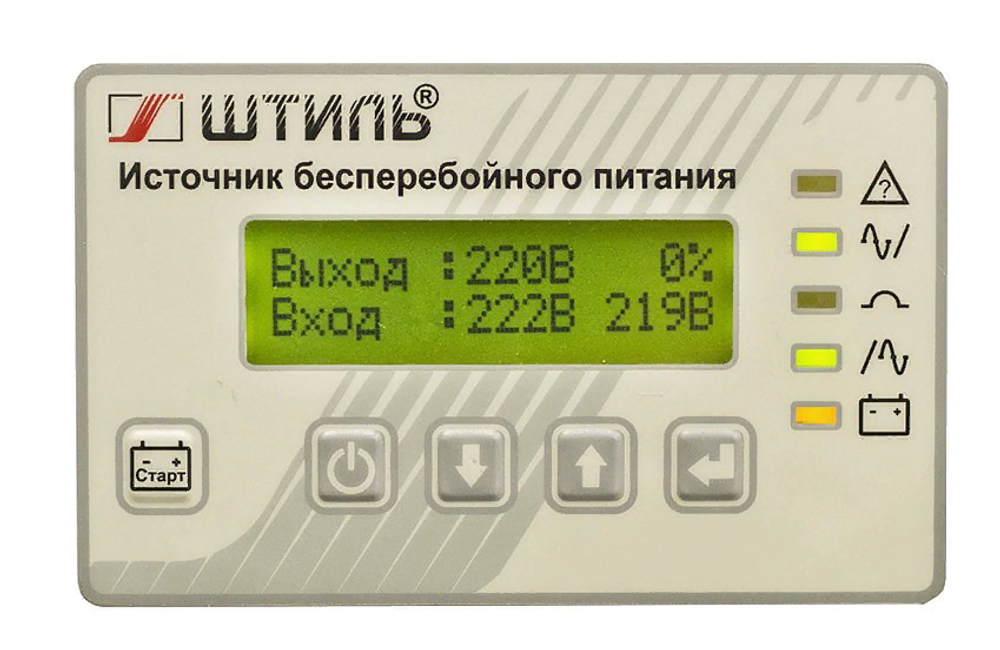

Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST1110SL укомплектован многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Электронный байпас позволяет автоматически переводить электропитание нагрузки на сеть в случае перегрузки ИБП или выхода его из строя.
Средства мониторинга
ИБП обладает функционалом для локального/удаленного мониторинга работы. На задней панели устройства предусмотрены два слота, в которые устанавливаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.
| Бренд | Штиль |
| Модель | ST1110SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 10/8 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 176-276 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 16 |
| Время автономной работы для полной нагрузки, мин | >5 |
| Размер без упаковки (ШхВхГ), мм | 250х660х572 |
| Масса, кг | 70 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Гарантийный срок, мес | 24 |
