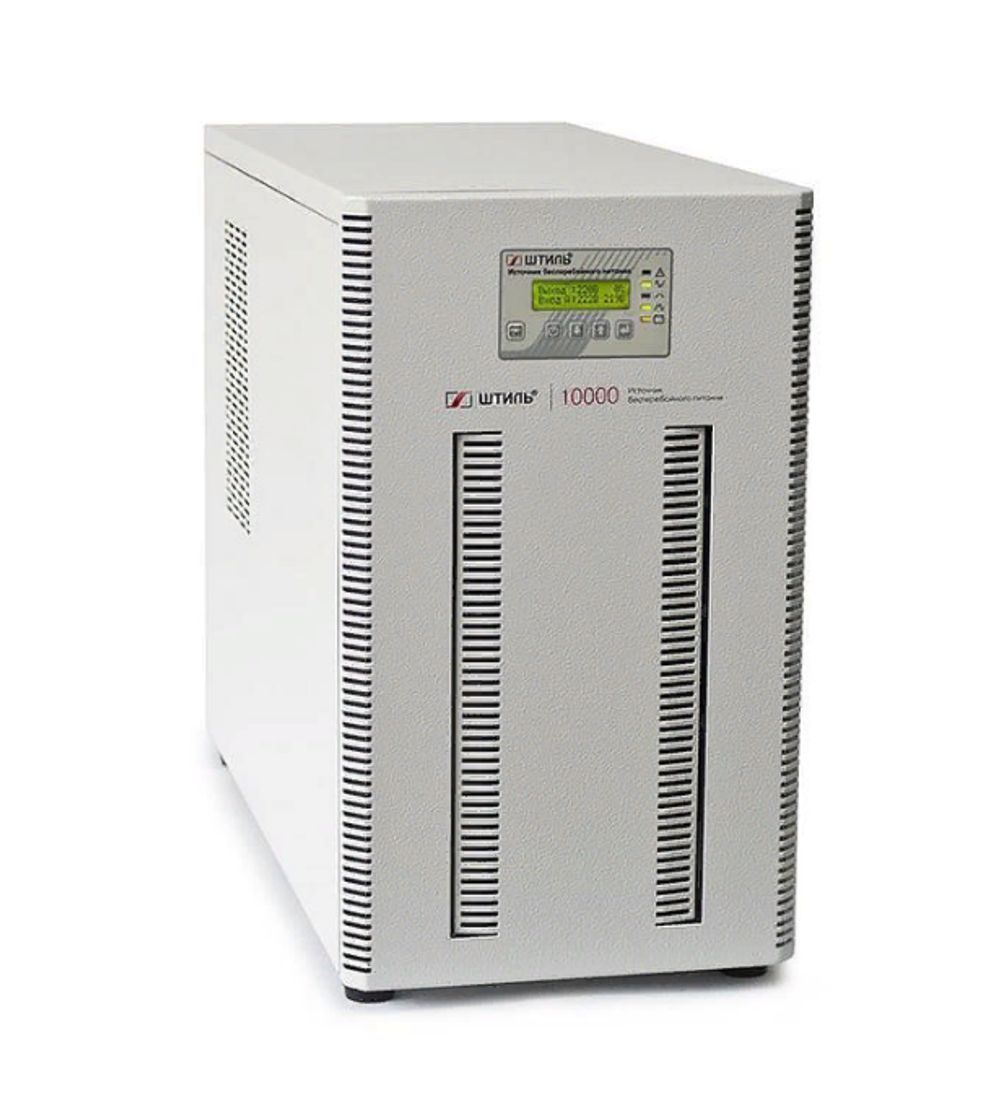

Онлайн ИБП ST3110L с трехфазным входом и однофазным выходом служит для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:
- дорогостоящей бытовой техники;
- серверов, небольших дата-центров и компьютерных залов;
- IT-инфраструктуры офисов и сетевого оборудования;
- телекоммуникационного оборудования и систем связи;
- систем безопасности, охранной и аварийной сигнализации.
ИБП ST3110L, благодаря конфигурации 3 в 1, позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.
ST3110L – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3110L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение
ИБП имеет напольное исполнение (tower) – устройство устанавливается на любой ровной горизонтальной поверхности.
Подключение нагрузки и электропитание устройства осуществляется через клеммные колодки, расположенные на тыльной стороне корпуса.
Автономная работа
В целях обеспечения автономной работы ИБП имеет встроенное ЗУ (ток 4 А) и разъем для подсоединения внешних АБ. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 150 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 1 ч или 1,5 ч соответственно (при 100% нагрузке).
Установка АБ осуществляется в специальные батарейные модули или стеллажи. Подобрать оптимальное решение по емкости аккумуляторных батарей и их размещению вам всегда помогут наши специалисты отдела продаж.
В ST3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Авария» – произошла авария в работе устройства;
- «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
- «Байпас» – выполнен переход на байпас;
- «Выход» – на нагрузку подано напряжение;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- частота входной сети и выхода;
- значение напряжения батарей;
- активная и полная мощность нагрузки;
- состояние выхода и аварии с указанием причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST3110L оснащен современной многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас автоматически переключает питание нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.
Средства мониторинга
Для модели ST3110L предусмотрен локальный/удаленный мониторинг работы. На задней панели устройства есть несколько слотов для установки плат расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работу ИБП с установленной платой можно отслеживать в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).
Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
| Бренд | Штиль |
| Модель | SТ3110L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 10/9 |
| Количество фаз, вход | 3 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 380 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220 |
| Стабилизация выходного напряжения, % | ±2 |
| КПД, % | 93 |
| Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) | 3 |
| Коэффициент мощности | ˃ 0,95 |
| Форма выходного напряжения | синусоидальная |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | напольное |
| Размер без упаковки (ШхВхГ), мм | 250х640х526 |
| Масса, кг | 20 |
| Степень защиты | IP20 |
| Цвет | черный |
| Диапазон температуры окружающей среды, °С | -5+40 |
| Относительная влажность воздуха, % | до 95% без конденсации |
| Гарантийный срок, мес | 24 |
