Онлайн ИБП ST3110SL с трехфазным входом и однофазным выходом применяется для организации бесперебойного электропитания и защиты от нестабильного напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:
- котельного и отопительного оборудования;
- домашней дорогостоящей бытовой техники;
- серверов, компьютерных залов и дата-центров;
- систем связи и телекоммуникационного оборудования;
- систем безопасности, контроля доступа и видеонаблюдения.
ИБП ST3110SL позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.
ST3110SL – это ИБП онлайн топологии с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3110SL отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение

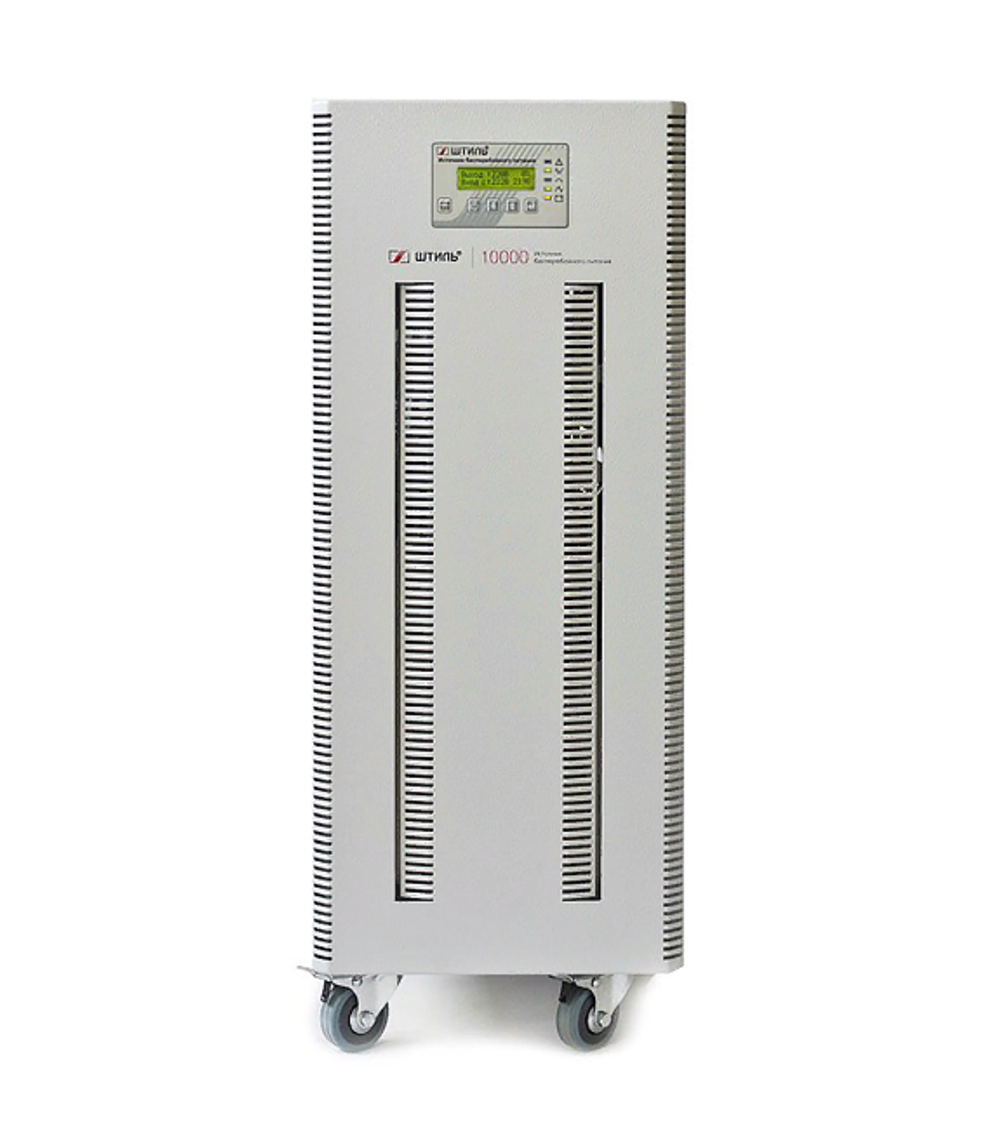

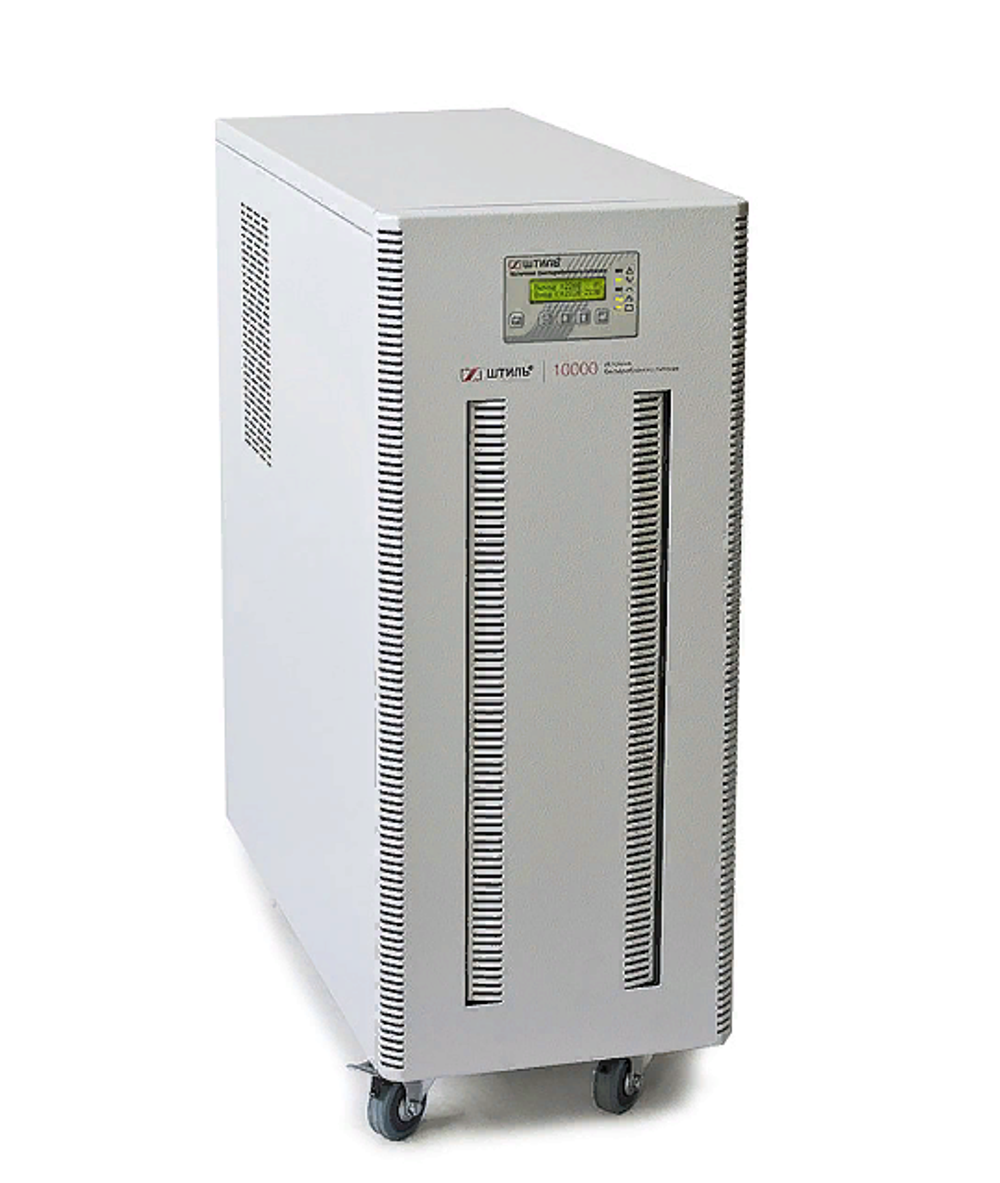

ИБП имеет напольное исполнение (tower), предполагающее установку на любой ровной горизонтальной поверхности на поворотные колесики.
Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.
Автономная работа
Автономная работа нагрузки обеспечивается с помощью встроенных аккумуляторных батарей емкостью 9 Ач и зарядного устройства (ток 4 А).
При 100% нагрузке АБ обеспечат резервное питание подключенной электротехники в течение 3 минут.
Для увеличения времени автономии предусмотрено подключение внешних батарейных модулей.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.

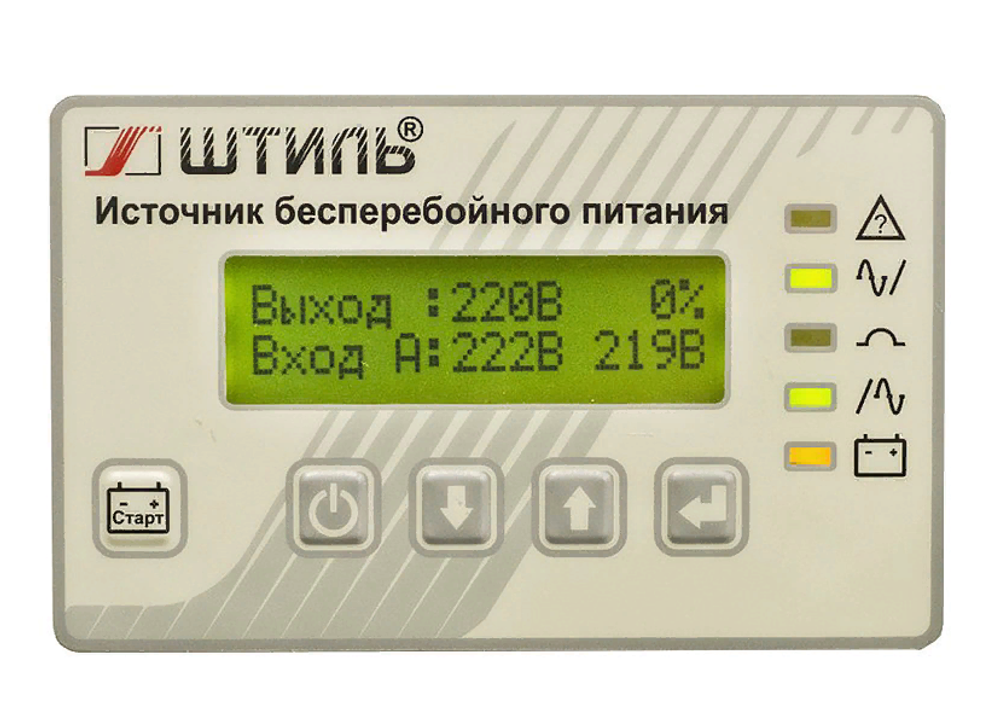

Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:
- «Авария» – произошла авария в работе устройства;
- «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
- «Байпас» – выполнен переход на байпас;
- «Выход» – на нагрузку подано напряжение;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение напряжения на входе и выходе, а также процент загрузки ИБП;
- частота входной сети и выхода;
- значение напряжения батарей;
- активная и полная мощность нагрузки;
- состояние выхода и аварии с указанием причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST3110SL обладает современной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный автоматический байпас выполняет бесперебойный перевод питания нагрузки на сеть при выходе ИБП из строя или его перегрузке. Использование отдельного ввода для автоматического электронного байпаса позволит предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.
Средства мониторинга
Для модели ST3110SL возможна организация локального/удаленного мониторинга работы с помощью плат расширения, которые устанавливаются в специальные слоты, расположенные на задней панели устройства. Платы могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работа ИБП с установленной платой легко контролируется в веб-браузере или через специальное ПО Shtyl Device Manager (SDM).
Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
в режиме ECO и для электронного байпаса, %
в режиме ECO и для электронного байпаса, %
при работе от АБ – устанавливается пользователем: 50/60
