Онлайн ИБП ST3120L с трехфазным входом и однофазным выходом используется для организации бесперебойного электроснабжения и защиты от нестабильного напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 20 кВА /16 кВт, например:
- серверных, компьютерных залов и дата-центров;
- телекоммуникационной техники и систем связи;
- станочного и конвейерного оборудования;
- систем видеонаблюдения и безопасности.
Уникальная конфигурация 3 в 1 обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.
ST3120L – это источник питания онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3120L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение
ИБП предназначен для размещения на любой ровной горизонтальной поверхности на поворотные колесики.
Подключение нагрузки и входной сети осуществляется через клеммные соединения.
Автономная работа
Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей.
Максимальное значение ёмкости внешних батарей составляет 150 Ач, что обеспечит автономную работу в течение 40 мин при 100% нагрузке.
Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.
В ИБП применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.

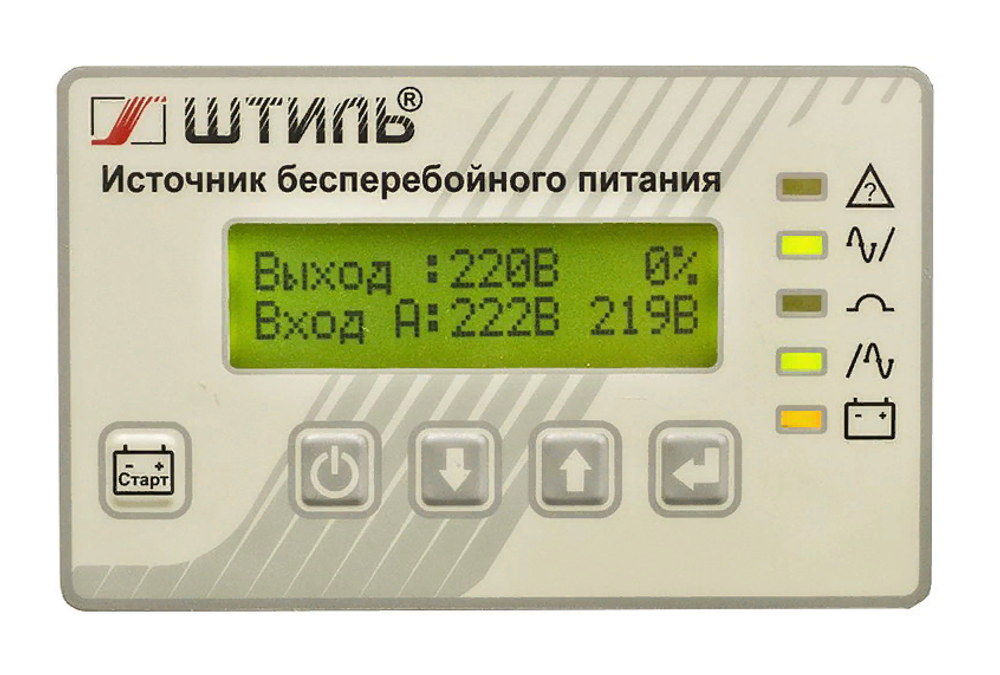

Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:
- «Авария» – произошла авария в работе устройства;
- «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
- «Байпас» – выполнен переход на байпас;
- «Выход» – на нагрузку подано напряжение;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- частота входной сети и выхода;
- значение напряжения батарей;
- активная и полная мощность нагрузки;
- состояние выхода;
- аварии с указанием причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
ST3120L имеет современную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае аварии инвертора, электронный байпас ИБП выполнит автоматический перевод питания нагрузки на сеть при наличии входного переменного напряжения в допустимом диапазоне.
Средства мониторинга
Для проведения локальной настройки и мониторинга в модели ST3120L есть разъём RS232. Для организации дополнительного удаленного мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:
- Ethernet;
- «сухие» контакты.
Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.
| Бренд | Штиль |
| Модель | SТ3120L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 20/18 |
| Количество фаз, вход | 3 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 380 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 50 ± 5% |
| Номинальное выходное напряжение, В | 220 |
| Стабилизация выходного напряжения, % | ±1 |
| КПД, % | 93 |
| Коэффициент мощности | ˃ 0,95 |
| Форма выходного напряжения | синусоидальная |
| Время перехода на работу от АБ, с | 0 c |
| Емкость АБ, А*ч | внешние |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | напольное |
| Размер без упаковки (ШхВхГ), мм | 250 х 750 х 544 |
| Масса, кг | 38 |
| Степень защиты | IP20 |
| Цвет | черный |
| Диапазон температуры окружающей среды, °С | -5+40 |
| Относительная влажность воздуха, % | до 95% без конденсации |
| Гарантийный срок, мес | 24 |
