Онлайн ИБП SW1000SL предназначены для обеспечения бесперебойной работы и защиты от перепадов напряжения однофазных электроприборов бытового или коммерческого применения мощностью до 1000 ВА /900 Вт:
- отопительных и нагревательных приборов;
- водяных и скважинных насосов;
- систем водоснабжения и очистки воды;
- систем безопасности;
- аудио- и видеотехники;
- ПК и периферийного оборудования;
- бытовой электротехники небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000SL отлично функционирует в связке с дизельгенераторными установками.
SW1000SL – ИБП топологии онлайн, который работает по принципу двойного преобразования напряжения, что позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.
Установка и подключение

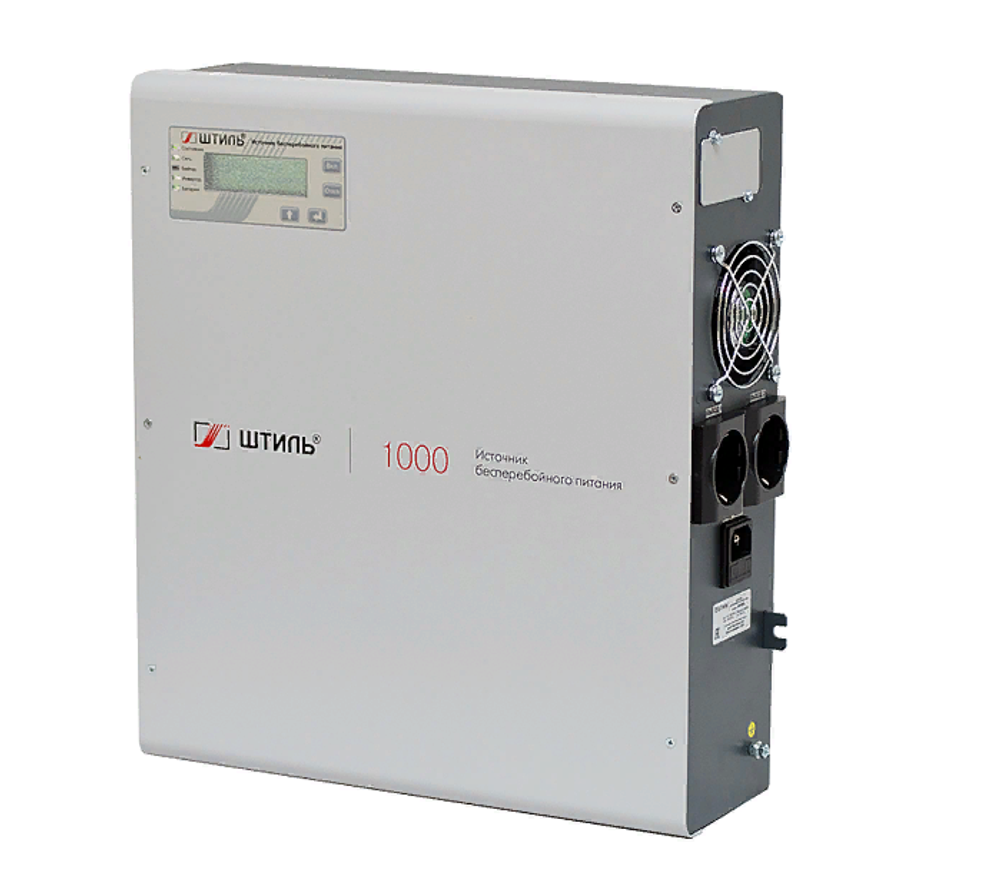

ИБП SW1000SL предназначен для настенной установки. Устройство крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки прибора.
Для питания нагрузки на правой боковой панели устройства предусмотрены две евророзетки с заземлением. К электросети ИБП подключается через евровилку.
Автономная работа
Модель SW1000SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А), которые обеспечивают автономную работу подключенных электроприборов. При 100% нагрузке устройства, АКБ могут обеспечивать автономное питание в течение 5 минут.
В SW1000SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Защита
SW1000SL оснащен многоуровневой системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас автоматически переводит нагрузку на питание от сети при выходе из строя ИБП или его перегрузке.
Средства мониторинга
На боковой панели устройства имеется разъем для установки платы расширения интерфейсов. Она предназначена для организации локального/удаленного мониторинга работы ИБП. В ассортименте представлено три модели плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).
Работа ИБП с установленной платой удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
| Бренд | Штиль |
| Модель | SW1000SL |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 1,0/0,9 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 95 |
| Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| Вид охлаждения | Принудительное, вентиляторное |
| Коэффициент мощности | 0,99 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 36 |
| Максимальный зарядный ток, А | 1 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 3 |
| Время автономной работы для полной нагрузки, мин | 6 |
| Время автономной работы для 50% нагрузки, мин | 18 |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 357х379х116 |
| Размер в упаковке (ШхВхГ), мм | 430x180x400 |
| Масса, кг | 14 |
| Масса в упаковке, кг | 15,98 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 95 |
| Гарантийный срок, мес | 24 |
