Онлайн ИБП SW1000L применяется для организации бесперебойной работы и защиты от нестабильного напряжения однофазной техники бытового и коммерческого применения мощностью до 1000 ВА /900 Вт, например:
- газовых котлов и нагревательного оборудования;
- циркуляционных насосов;
- систем водоснабжения и очистки воды;
- систем безопасности и видеонаблюдения;
- аудио- и видеотехники;
- ПК и периферийного оборудования;
- бытовой техники небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000L отлично функционирует в связке с дизельгенераторными установками.
SW1000L – ИБП топологии онлайн с технологией двойного преобразования, которая позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от аккумуляторных батарей);
- моментально и безразрывно переключать нагрузку на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.
Установка и подключение

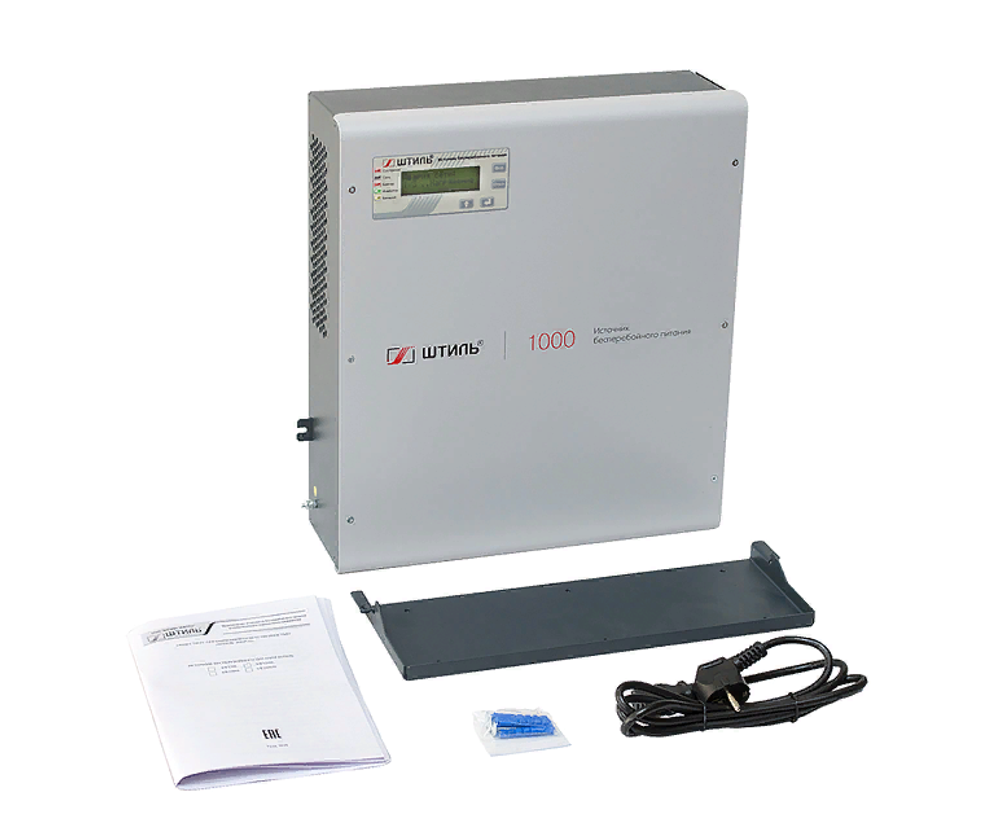

SW1000L крепится на ровной вертикальной поверхности с помощью специального кронштейна на задней панели. Детали для крепления входят в комплект поставки устройства.
Электропитание нагрузки осуществляется через две евророзетки, размещенные на правой боковой панели устройства. ИБП подключается к сети с помощью сетевого кабеля с евровилкой.
Автономная работа
ИБП обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних АКБ (не более 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 7 часов при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В SW1000L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства;
- «Сеть» – состояние сети;
- «Байпас» – переход на байпас/в ЭКО-режим;
- «Инвертор» – работа через инвертор;
- «Батарея» – состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Защита
SW1000L имеет современную систему защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный электронный байпас обеспечивает автоматическое переключение питания нагрузки на сеть, если ИБП вышел из строя или произошла его перегрузка.
Средства мониторинга
Для организации локального/удаленного мониторинга работы ИБП SW1000L потребуется установить плату расширения интерфейсов, разъём для которой предусмотрен на боковой панели ИБП. В ассортименте представлено несколько моделей плат, поддерживающих следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).
SW1000L с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным девайсом и не входит в стандартную комплектацию ИБП.
| Бренд | Штиль |
| Модель | SW1000L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 1/0,9 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 95 |
| Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| Вид охлаждения | Принудительное, вентиляторное |
| Коэффициент мощности | 0,99 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 36 |
| Максимальный зарядный ток, А | 5 |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 357х379х116 |
| Размер в упаковке (ШхВхГ), мм | 430x190x410 |
| Масса, кг | 7 |
| Масса в упаковке, кг | 8,07 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 95 |
| Гарантийный срок, мес | 24 |
