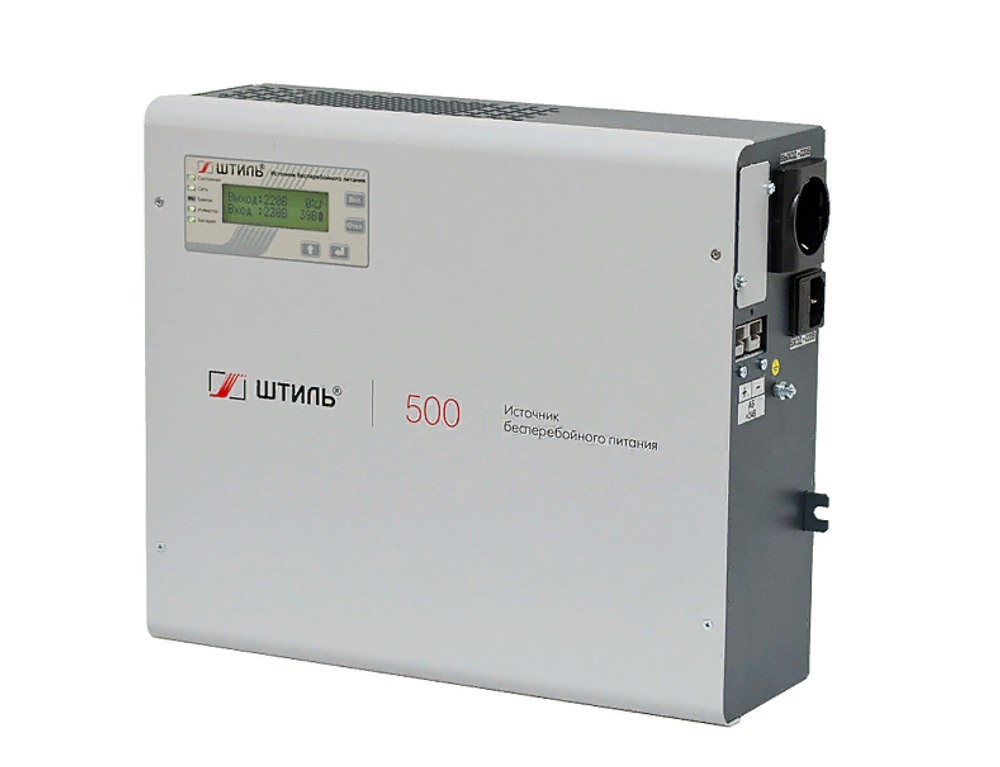

Онлайн ИБП SW500L обеспечивает бесперебойную работу и защиту от нестабильного сетевого напряжения однофазных электроприборов мощностью 500 ВА /400 Вт, например:
- газовых котлов и другого нагревательного оборудования;
- циркуляционных насосов;
- систем водоснабжения и очистки воды;
- сетей охранной сигнализации и видеонаблюдения;
- аудио- и видеотехники;
- ПК и периферийного оборудования;
- бытовых приборов небольшой мощности.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW500L отлично функционирует в связке с дизельгенераторными установками.
SW500L – это ИБП онлайн топологии, который работает по принципу двойного преобразования энергии, что позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от батарей);
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Устройство обладает конвенционной системой охлаждения, что обеспечивает абсолютную бесшумность при работе.
Установка и подключение
SW500L предназначен для установки на вертикальной ровной поверхности с использованием специального кронштейна на задней панели ИБП. Все крепежи входят в комплект поставки устройства.

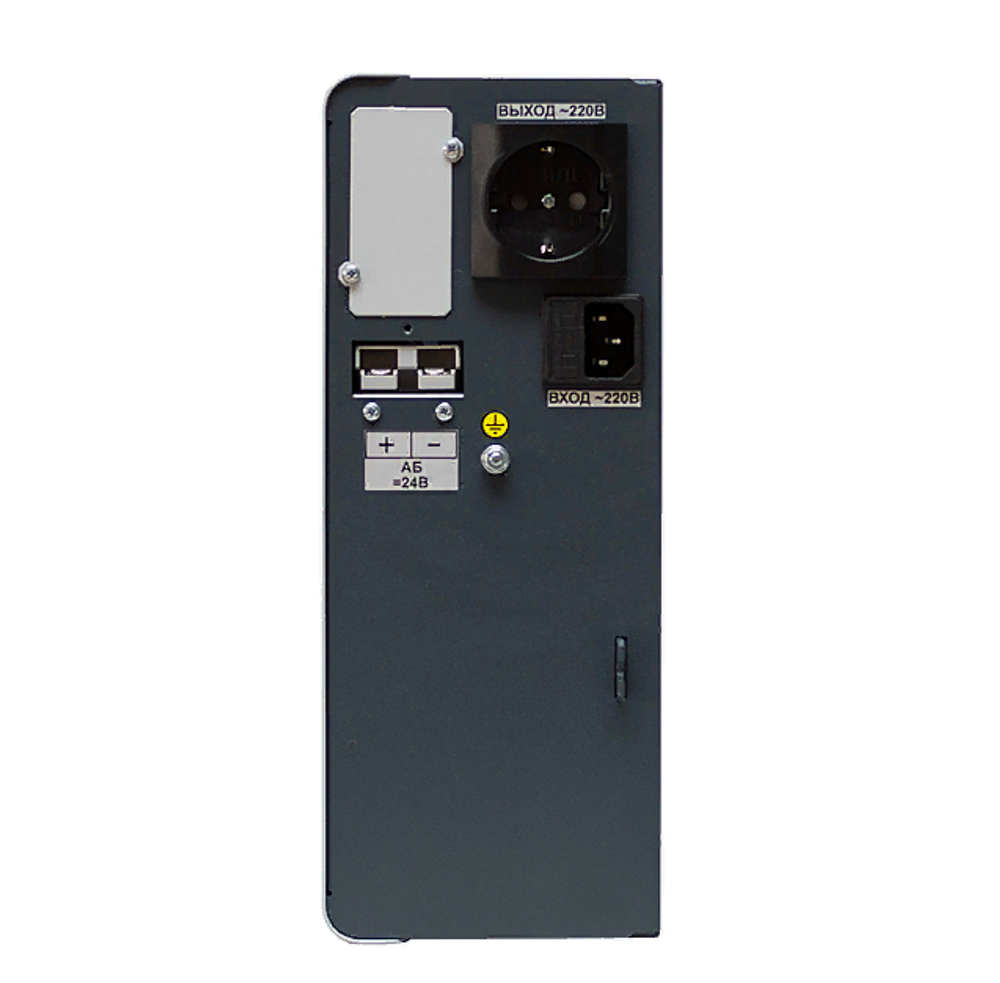

Нагрузка подключается к ИБП через евророзетку, размещенную на правой боковой панели. Подключение к сети осуществляется с помощью сетевого кабеля с евровилкой.
Автономная работа
Модель SW500L обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних свинцово-кислотных АКБ (не более 100 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 2 часов 40 минут при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В SW500L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние входной сети;
- «Байпас» – электронный байпас/ЭКО-режим;
- «Инвертор» – работа от инвертора;
- «Батарея» – состояние батарей.
Виды информации на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Защита
SW500L оснащен электронной системой защиты от:
- перегрузки и короткого замыкания;
- внутреннего перегрева;
- высокочастотных сетевых помех и импульсных перенапряжений;
- переходных процессов при коммутации и нелинейных искажений;
- «глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
Встроенный автоматический байпас позволяет переводить питание нагрузки на сеть в случае выхода ИБП из строя или его перегрузки.
Средства мониторинга
В SW500L допускается установка платы расширения для организации локального/удаленного мониторинга работы устройства. В ассортименте представлено три модели таких плат со следующими интерфейсами:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).
Контроль работы ИБП с установленной платой возможен двумя вариантами: через веб-браузер или специальную программу Shtyl Device Manager (SDM).
Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.
| Бренд | Штиль |
| Модель | SW500L |
| Топология | on-line |
| Максимальная выходная мощность, кВА/кВт | 0,5/0,4 |
| Количество фаз, вход | 1 |
| Количество фаз, выход | 1 |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного фазного напряжения, В | 90-295 |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Стабилизация выходного напряжения, % | ±2 |
| Номинальная выходная частота, Гц | 50 |
| КПД, % | 93 |
| Допустимая перегрузка | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| Вид охлаждения | Естественное охлаждение (без вентилятора) |
| Коэффициент мощности | 0,99 |
| Форма выходного напряжения | синусоидальная |
| Номинальное напряжение АБ, В | 24 |
| Максимальный зарядный ток, А | 5 |
| Время автономной работы для полной нагрузки, мин | зависит от емкости АБ |
| Исполнение | настенное |
| Размер без упаковки (ШхВхГ), мм | 357х309х116 |
| Размер в упаковке (ШхВхГ), мм | 390x170x370 |
| Масса, кг | 6 |
| Масса в упаковке, кг | 7,09 |
| Степень защиты | IP20 |
| Диапазон температуры окружающей среды, °С | +5 ... +40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -40 ... +40 |
| Относительная влажность воздуха, % | 95 |
| Гарантийный срок, мес | 24 |
