Описание

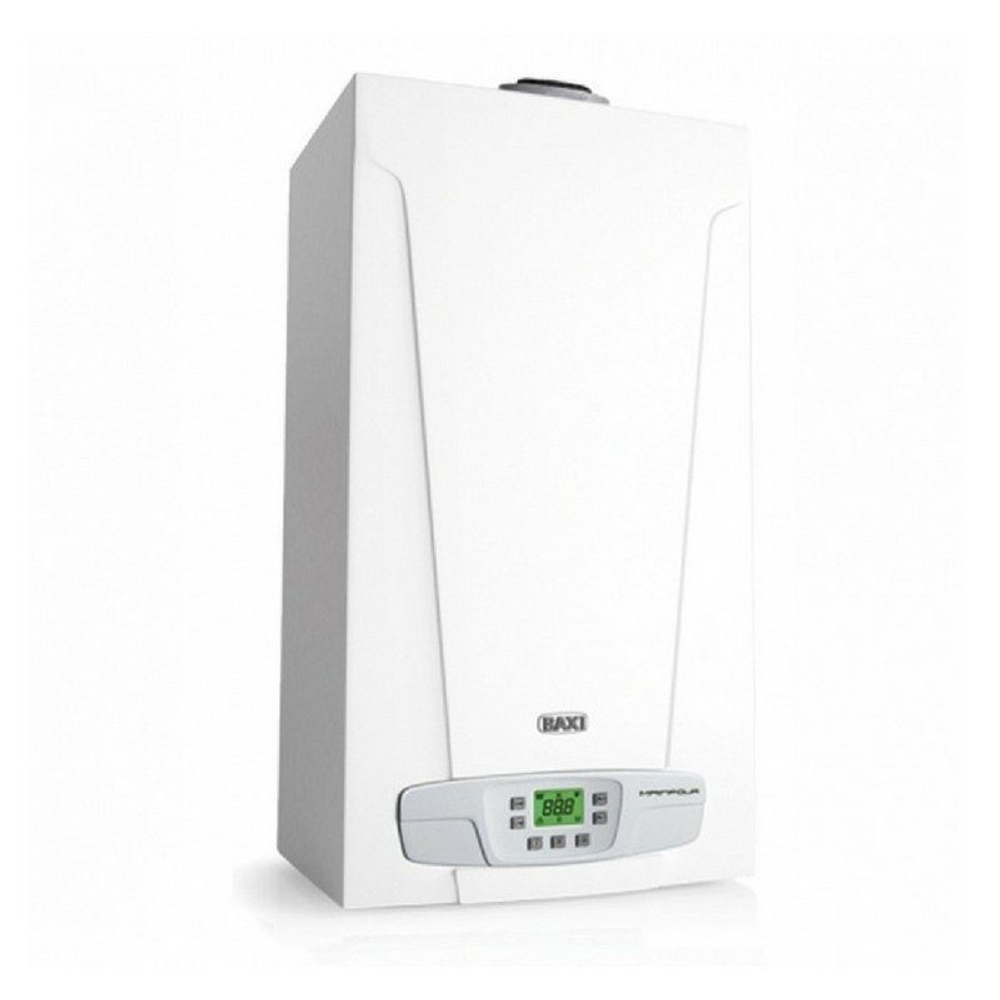

Настенные газовые котлы ECO-4s отличаются компактностью , надежностью и простотой установки, эксплуатации и обслуживания. Модель оснащена гидравлической группой из композитных материалов, двумя раздельными теплообменниками на отопление и ГВС и турбинным датчиком протока – расходомером, который дает потребителю еще больший комфорт при пользовании горячей водой. Несомненным преимуществом котлов ECO-4s является простой и привычный интерфейс управления обеспечивающий полную информацию о работе котла и расширенную самодиагностику.
ГАЗОВАЯ СИСТЕМА
Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
Плавное электронное зажигание;
Рассекатели пламени на горелке изготовлены из нержавеющей стали;
Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Гидравлическая группа из композитных материалов;
Турбинный датчик протока горячей воды (расходомер);
Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
Трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
Манометр;
Автоматический байпас;
Постциркуляция насоса;
Фильтр на входе холодной воды;
Возможность подключения к солнечным коллекторам.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
Цифровая индикация температуры;
Возможность подключения комнатного термостата и программируемого таймера.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
Жидкокристаллический дисплей с кнопочным управлением;
Электронная система самодиагностики;
Возможность вывода сигнала о блокировке котла на пульт диспетчера;
Ионизационный контроль пламени;
Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
Прессостат в системе отопления — срабатывает при недостатке давления воды;
Предохранительный клапан в контуре отопления (3 атм.);
Система защиты от замерзания в контурах отопления и ГВС.
Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
Плавное электронное зажигание;
Рассекатели пламени на горелке изготовлены из нержавеющей стали;
Запатентованная система регулирования подачи воздуха (модели с закрытой камерой);
Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Гидравлическая группа из композитных материалов;
Турбинный датчик протока горячей воды (расходомер);
Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
Первичный медный теплообменник, покрытый специальным составом для дополнительной защиты от коррозии;
Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
Трехходовой клапан с электрическим сервоприводом (двухконтурные модели);
Манометр;
Автоматический байпас;
Постциркуляция насоса;
Фильтр на входе холодной воды;
Возможность подключения к солнечным коллекторам.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ
Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
Цифровая индикация температуры;
Возможность подключения комнатного термостата и программируемого таймера.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
Жидкокристаллический дисплей с кнопочным управлением;
Электронная система самодиагностики;
Возможность вывода сигнала о блокировке котла на пульт диспетчера;
Ионизационный контроль пламени;
Система защиты от блокировки насоса (включается автоматически каждые 24 ч);
Система защиты от блокировки трехходового клапана (включается автоматически каждые 24 ч);
Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
Прессостат в системе отопления — срабатывает при недостатке давления воды;
Предохранительный клапан в контуре отопления (3 атм.);
Система защиты от замерзания в контурах отопления и ГВС.
Характеристики
Мощность, кВт
24
Мощность кВт
24
Вид топлива
газ
ГВС
проточный нагрев
Установка
настенный
Назначение котла
отопление и ГВС
Тип камеры сгорания
открытая с естественным удалением продуктов сгорания
Материал теплообменника
медь
Диаметр дымохода, мм
120
Камера сгорания
Открытая
Количество контуров
Двухконтурный
Макс. полезная тепловая мощность, кВт
24
Мин. полезная тепловая мощность, кВт
9.3
Макс. потребляемая тепловая мощность, кВт
26.3
Мин. потребляемая тепловая мощность, кВт
10.6
Макс. расход природного/сжиженного газа, м³/ч (кг/ч)
2,78 (2,04)
Макс. производительность (КПД), %
91.2
Емкость/давление заполнения расшир. бака отопления л/бар
6/0,5
Диапазон регулирования темп. в контуре ГВС °С
35-60
Производительность горячей воды при Δt=25°С л/мин
13.7
Производительность горячей воды при Δt=35°С л/мин
9.8
Мин. расход воды в контуре ГВС л/мин
2
Макс./мин. давление в контуре ГВС бар
8/0,15
Номинальное входное давление природного газа мбар
13-20
Электрическая мощность/напряжение Вт/В
130/230
Габаритные размеры высота мм
730
Габаритные размеры ширина мм
400
Габаритные размеры глубина мм
299
Вес НЕТТО/БРУТТО кг
29/32
Упаковочные размеры мм
490x830x340
