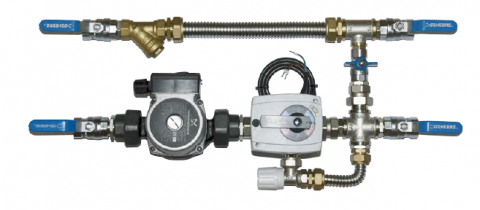

Смесительный узел (узел обвязки) Sonniger SUS— служит для максимальной реализации функционала тепловой завесы Sonniger, удобен в установке и эксплуатации.
Шаровые краны служат для отключения узла регулирования от тепловой сети.
Сетчатый фильтр защищает регулирующий клапан и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла.
Регулирующий клапан с приводом и запорно-регулирующий клапан обеспечивают подачу максимального количества теплоносителя на воздухонагреватель на рабочем режиме и минимально необходимого количества в «ждущем» режиме. Во время работы завесы трехходовой клапан полностью открыт и максимальное количество теплоносителя протекает через воздухонагреватель.
Ввод узла регулирования в эксплуатацию.
Перед монтажом необходимо проверить состояние компонентов узла терморегулирования, теплообменника, изоляцию проводов электромеханических компонентов узла.
Присоединить нержавеющие гибкие трубки одним концом к смесительному узлу, другим — к теплообменнику.
Присоединить трубки прямого и обратного теплоносителя к шаровым запорным вентилям узла терморегулирования.
Подключить привод смесительного узла.
Изделие не требует опрессовки, так как опрессовано на заводе.
